特性

• 高度可配置，支持较宽范围的传感器设计
  • 可编程驱动器配置：高边(PNP)、低边(NPN)或推挽式
  • 可编程驱动器限流：100mA (最小)、200mA (最小)
  • 可编程线性调节器电压：3.3V (典型值)、5V (典型值)
  • 输入比较器，带可编程门限
  • 数字电位器，带可编程6位抽头
  • PWM振荡器，具有可编程占空比
  • 4.75V/8V (最小)至+36V电源电压
  • 集成LED驱动器，提供视觉反馈
• 可靠设计支持恶劣的工业环境
  • DO、VCC和GND上具有极性反接保护
  • DO上具有短路保护
  • 热关断保护
  • ±6kV IEC 61000-4-2气隙放电ESD保护
  • ±6kV IEC 61000-4-2接触放电ESD保护
  • ±1kV/500Ω IEC 61000-4-5浪涌保护
  • -40°C至+105°C工作温度范围
  • 1µF电容负载驱动能力
  • 感性负载快速消磁
• 小尺寸封装，支持紧凑型设计
  • 超小尺寸(2mm x 2.5mm)、20焊球WLP封装

产品详情和应用

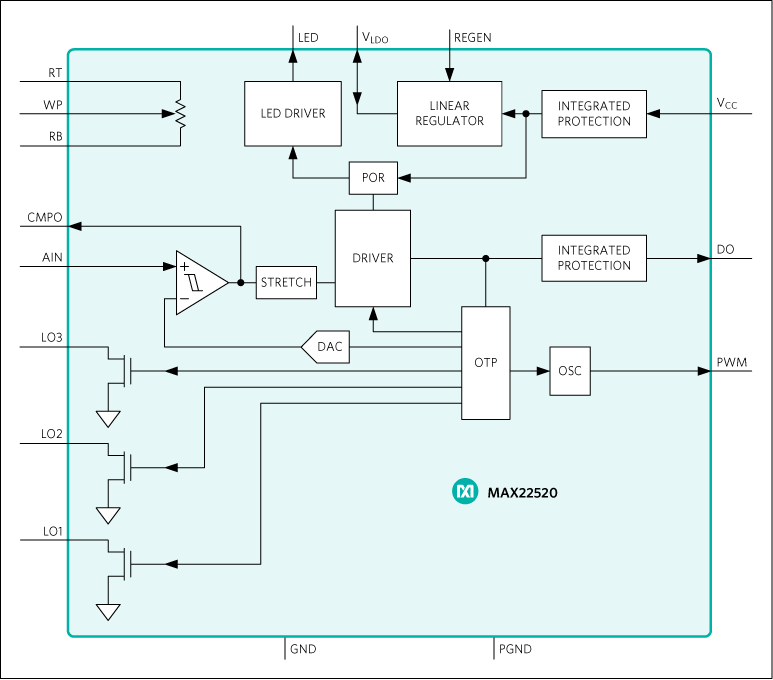

MAX22520 24V线驱动器适用于工业传感器，采用一次性可编程(OTP)模拟接口，用于二进制开关传感器的信号调理。利用一次性可编程(OTP)，可通过在线数据接口一次性设置传感器校准和配置。此外，高精度集成线性调节器为模拟信号检测电路提供可编程(3.3V或5V)低噪声电源。

驱动器输出(DO)可采用Maxim^® 1-Wire^®协议和OTP接口设置为永久工作在常开或常闭状态，以及高边(PNP)、低边(NPN)或推挽式配置。驱动器最大负载电流可设置为100mA (最小)或200mA (最小)。

配置和OTP编程是通过V_CC、DO和GND完成的。使用标准三线接口引脚的方法简化最后环节的编程，此时传感器已经位于其最终的外壳中。

MAX22520还具有可编程比较器、PWM振荡器和数字电位器。这些集成功能还进一步支持模拟检测电路的传感器校准。此外，板载LED驱动器提供视觉反馈，指示传感器DO输出的逻辑状态。

可靠的保护使MAX22520能够工作在恶劣的工业环境。DO、V_CC和GND全部具有热插拔、±1kV/500Ω浪涌、极性反接、短路及ESD冲击保护。

MAX22520工作在4.75V/8V至36V较宽电源电压范围，采用20焊球晶圆级(WLP)封装(2mm x 2.5mm、0.5mm焊距)。器件工作在-40°C至+105°C温度范围。

应用

• 工业二进制传感器
• 接近检测开关
• 感应传感器和磁传感器
