特性

• 集成保护，支持可靠的通信
  • ±60V故障容限CANH和CANL
  • CANH和CANL上高ESD保护
    • ±22kV人体模式
    • ±15kV IEC 61000-4-2气隙放电
    • ±10kV IEC 61000-4-2接触放电ESD保护
• 灵活的逻辑接口简化设计
  • 1.71V至5.5V逻辑电源(V_L)范围
• 高度集成允许简化网络配置
  • 极性控制
  • 显性超时保护
  • 支持高达1Mbps数据率

产品详情和应用

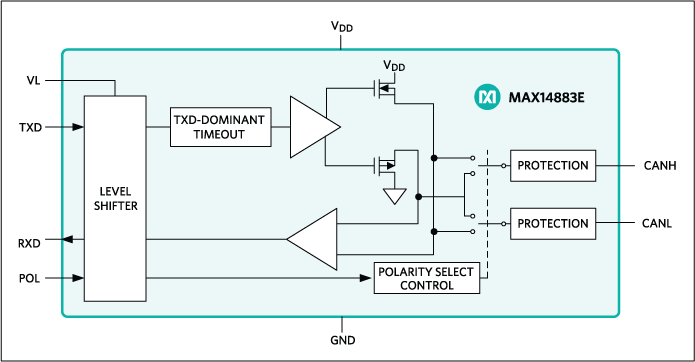

MAX14883E故障保护、高速控制局域网(CAN)收发器优化用于工业网络应用。该器件具有±60V故障保护、±25V共模输入范围，以及CANH和CANL总线上高达±10kV ESD保护(接触放电)。器件工作在5V单电源(V_CC)，包括逻辑电平输入(VL)，兼容1.8V至5V逻辑电平。

MAX14883E具有可交换CANH和CANL I/O的极性选择输入(POL)，允许软件修正交叉线电缆。

MAX14883E工作在最大CAN高速数据率，允许小型网络上实现高达1Mbps。大型网络上的最大速率受限于容性负载和其他因素。

收发器包括发送器显性超时(t_DOM)，防止控制器错误或TXD输入故障造成总线锁定。TXD保持为显性状态(低电平)的时间超过t_DOM时，驱动器切换至隐性状态，释放总线。

MAX14883E采用窄体、8引脚SOIC封装，工作在-40°C至+125°C温度范围。

应用

• 楼宇自动化
• HVAC
• 工业控制
• 开关设备
