特性

• 提供了至 ±60V 的过压线路故障保护
• ESD 保护至 IEC-1000-4-2 Level 4
  • ±15kV 空气间隙测试
  • ±8kV 接触模式测试
• 可兼容 ISO 11898 标准
• 高输入阻抗支持多达 256 个节点
• 用于 EMI 辐射控制的受控转换速率
• 当被关断或断电时，输出呈高阻抗状态
• 在所有的输出端上均提供了短路保护
• 热停机保护
• 引脚与 Philips PCA82C251 相兼容



产品详情和应用

LT^®1796 CAN 收发器具有内置容错能力，可安全耐受工业和汽车环境。不需要使用分立的保护器件。总线接口引脚能够承受高达 ±60V (相对于地电位) 的电压故障，而不会损坏器件。故障有可能在收发器处于运行、停机或断电状态时发生。片内 ESD 保护功能电路可承受高达 ±15kV 的空气放电和 ±8kV 的接触模式放电测试，完全符合 IEC-1000-4-2 规格要求。电源或接地连接的丢失并不会损坏 IC。

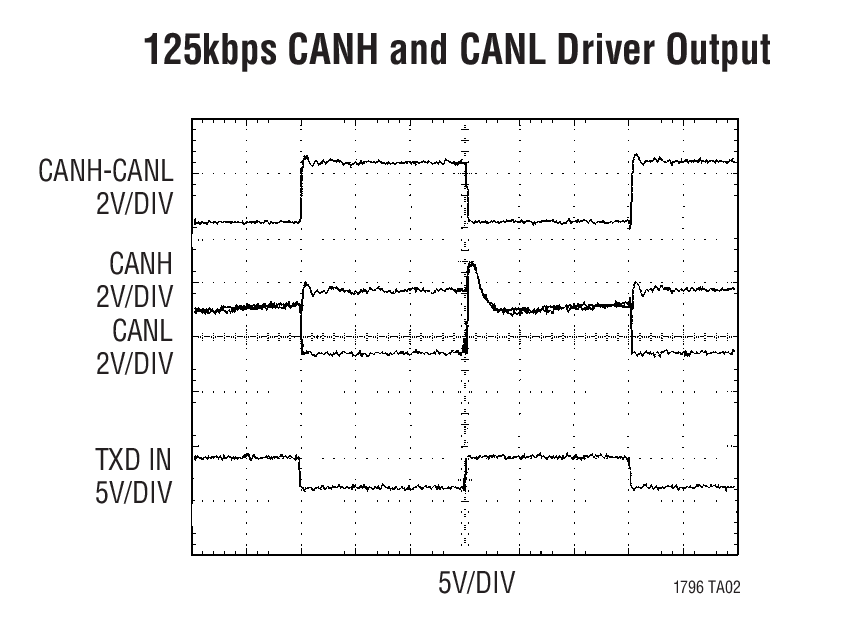

电路可在高达 125kbaud 的数据速率下运作。一个转换速率控制引脚可控制发送数据脉冲边沿，从而对不当终接线路上的 EMI 和反射问题加以抑制。高输出电流驱动允许使用阻抗低至 72Ω 的廉价 PVC 电缆。100kΩ 输入阻抗可使每个数据网络支持多达 256 个收发器。

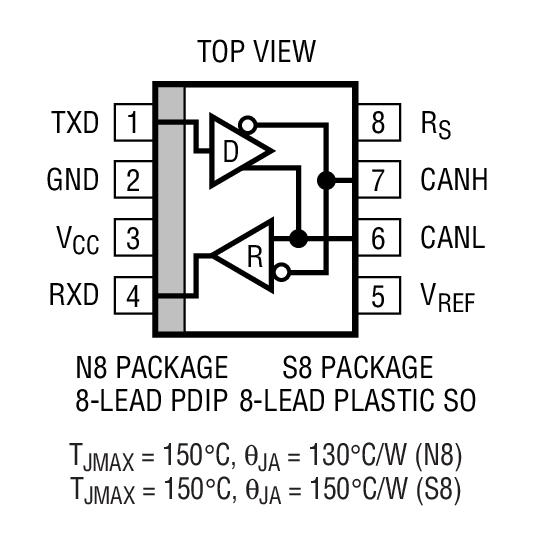

LT1796 采用 8 引脚 PDIP 和 SO 封装。

• 工业控制数据网络
• 汽车系统
• HVAC 控制
