特性

• 用于补偿通道损耗的高性能方案
  • 可分别选择每个通道的3dB输入均衡和输出预加重
  • 以23ps_P-P (最大值)确定性抖动、1.8ps_RMS (最大值)随机抖动补偿长达30in的通道衰减
  • 高达3.0GHz速率下，具有8dB (典型值)回波损耗
• 设计支持苛刻的工作环境
  • 工业温度范围：-40°C到+85°C
  • 所有引脚具有高ESD保护：±2.5kV (HBM)
  • 引脚按信号流向排列，TQFN封装(42引脚3.5mm × 9mm)，防震/抗冲击
• 易于设计和布局
  • 3.3V单电源供电
  • 内置输入/输出50Ω端接电阻

产品详情和应用

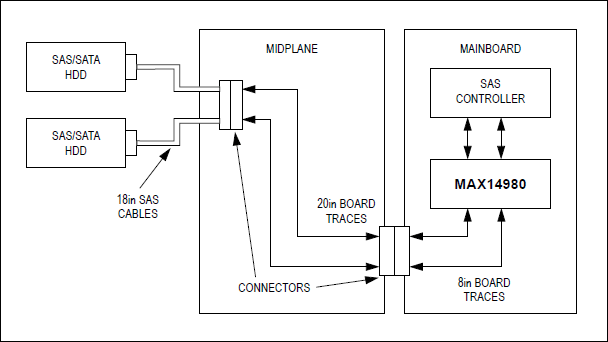

MAX14980是一款四通道转接驱动器，用于驱动两组双工SAS或SATA信号，速率高达6.0GT/s (每秒十亿次传输)，采用+3.3V单电源供电。

MAX14980具有独立的输入均衡和输出预加重。在输入端对接收信号进行均衡，在输出端进行预加重，从而改善信号完整性。利用输入端的高速带外(OOB)信号检测以及相应输出端的抑制电路处理SAS和SATA带外信号的传送。输入及输出均采用50Ω内部端接，且必须交流耦合至SAS/SATA控制器IC和SAS/SATA设备。

MAX14980提供42引脚3.5mm × 9mm、TQFN小尺寸封装，引脚按信号流向排列，简化布局。器件工作在-40°C到+85°C扩展温度范围。

应用

• 基板
• 计算机模块
• 工业/嵌入式电脑
• 医疗装置
• 机架式服务器工业PC
• 测试设备
