特性

• 优化支持III代(8.0GT/s)和II代(5.0GT/s)数据速率，兼容于I代设备(2.5GT/s)
• 接收检测允许全透明，无需软件操作
• 均衡功能支持长达30英寸的FR4布线
• 输入/输出回波损耗满足PCIe III代(8.0GT/s)需求
• 电路空闲状态检测
• 超低延迟：160ps (典型值)传输延迟
• 随机抖动≤ 0.5ps_RMS (最大值)
• 确定性抖动≤ 10.5ps_P-P (典型值)
• 四电平可编程输入均衡
• 八电平可编程输出去加重
• 片上50Ω输入/输出端接
• +3.3V单电源供电
• 所有引脚提供±5kV人体模式(HBM)保护
• 节省空间的3.5mm × 9.0mm、TQFN封装
• 引脚兼容于MAX4950 PCIe II代转接驱动器/均衡器

产品详情和应用

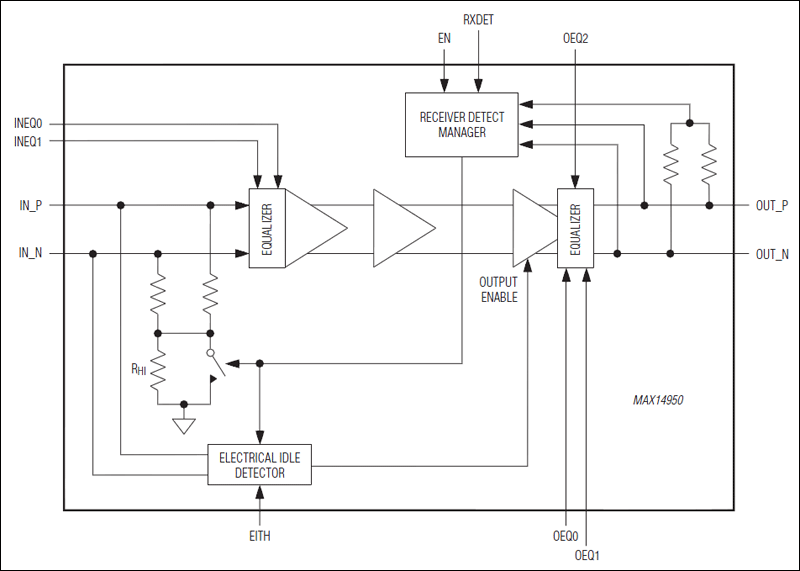

MAX14950是四通道均衡器/转接驱动器，通过其接收器的可编程输入均衡和可编程转接驱动电路提高PCI Express® (PCIe)信号完整性。输出电路能够恢复板上去加重损耗、补偿电路板损耗。该器件有助于优化PCIe部件的布局，支持带状线、印制电路微带线以及100Ω平衡电缆传输。

器件适用于PCIe，每个通道提供电路空闲和接收检测功能。器件优化用于PCIe III代(8.0GT/s) 和II代(5.0GT/s)数据速率，同时也支持I代数据速率(2.5GT/s)。

MAX14950采用小尺寸、42引脚(3.5mm x 9.0mm) TQFN无铅封装，优化布局并可满足最小空间要求。器件规定工作在0°C至+70°C温度范围。

应用

• 通信交换机
• 台式计算机/笔记本电脑
• 服务器
• 存储
