特性

• 采用单 3.3V 电源供电工作
• 低电源电流： I_CC = 200µA
• 在驱动器停用模式中 I_CC = 35µA
• 在停机模式中 I_CC = 0.2µA
• ESD 保护等级超过 ±10kV
• 使用小的电容器：0.1μF
• 运行至 120kBaud
• 输出过压不会强制电流返回至电源中
• 可强制 EIA/TIA-562 I/O 线路至 ±25V 而不造成损坏

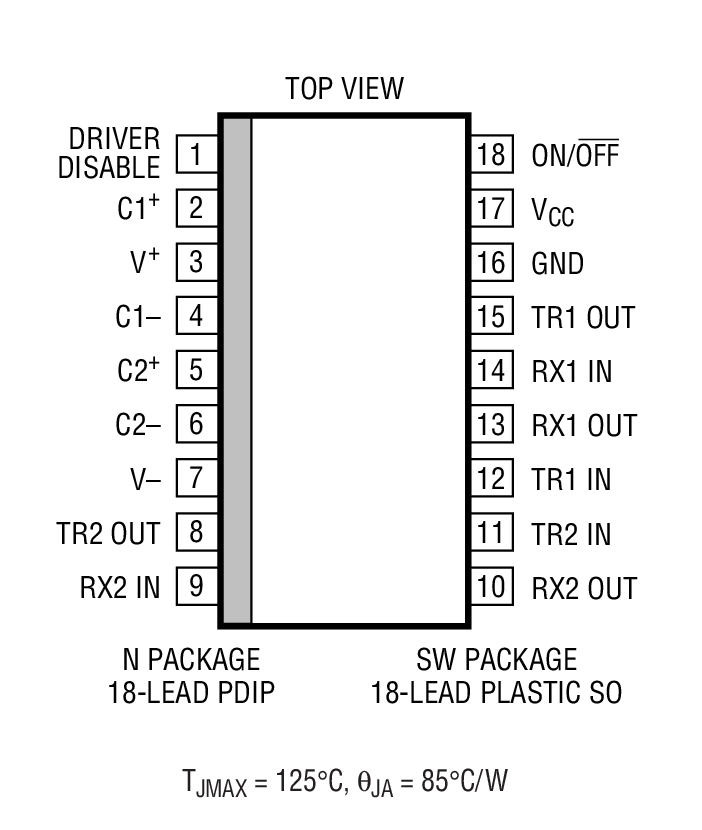

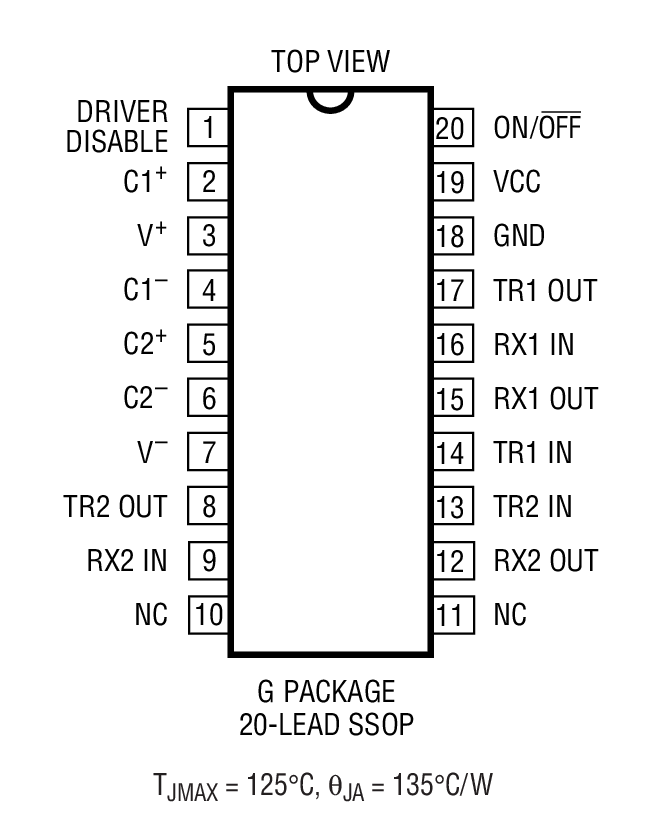

• 引脚与 LT1180A 相兼容

产品详情和应用

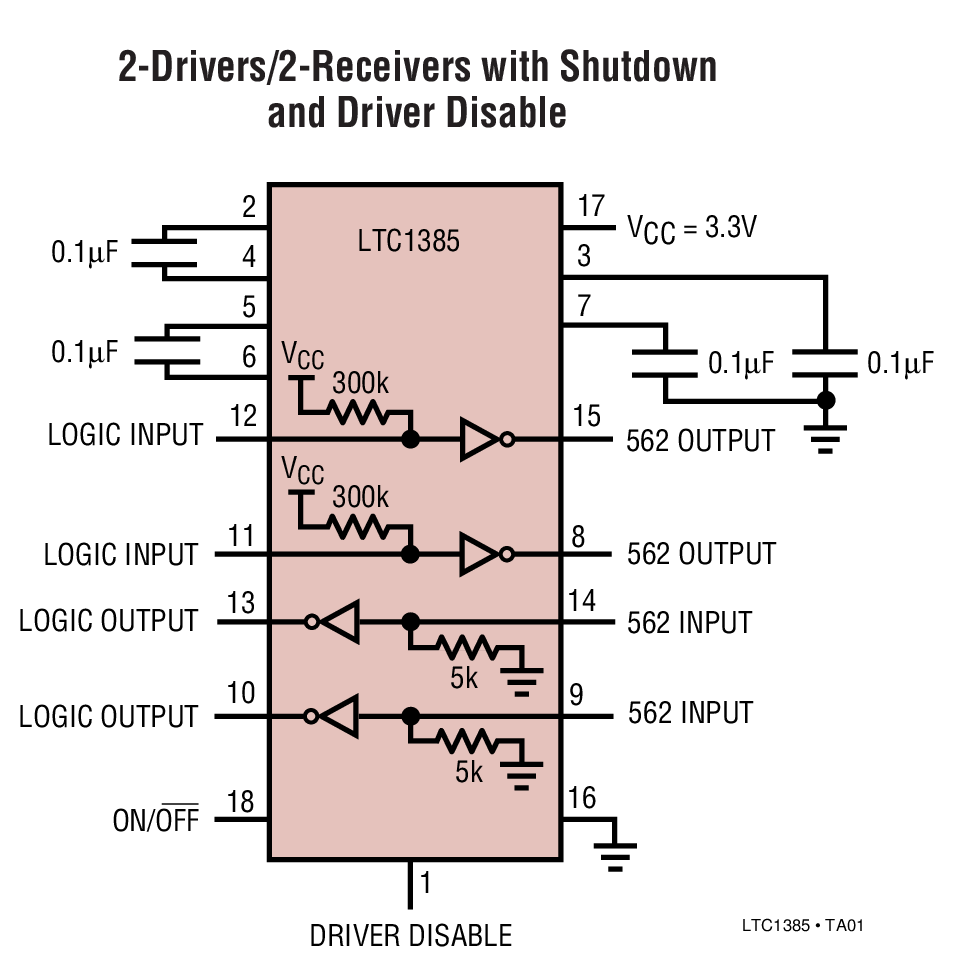

LTC^®1385 是一款超低功率、2 驱动器 / 2 接收器 EIA/TIA-562 收发器，其采用单 3.3V 电源工作。充电泵只需要 4 个节省空间的 0.1μF 电容器。

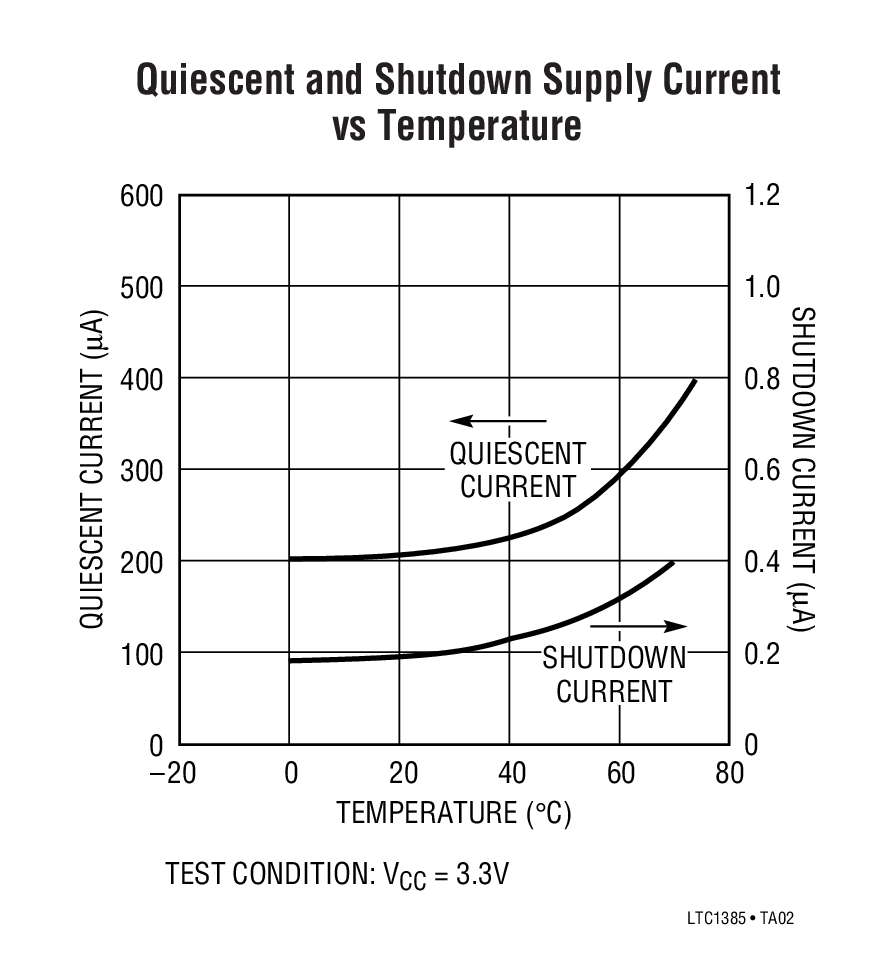

该收发器工作于三种模式中的一种：“正常”、“驱动器停用”或“停机”。在正常模式中，I_CC 在无负载情况下仅为 200μA。在驱动器停用模式中，充电泵被关断，驱动器输出被强制进入三态，两个接收器均处于保活状态，且 I_CC 下降至 35μA。在停机模式中，所有电路均关断，I_CC 减低至 0.2μA。

LTC1385 完全符合所有的数据速率和过压 EIA/TIA-562 规范。该收发器能够在具有一个 1000pF、3kΩ 负载的情况下运行至高达 120kbaud。驱动器输出和接收器输入均可被强制至 ±25V，并不会导致损坏，而且能安然经受多次 ±10kV ESD 冲击。

应用

• 笔记本电脑
• 掌上型电脑
