特性

• 具有可配置能力的可靠通信
  • 动态电缆端接可提升高速应用的信号质量
  • 压摆率可调以实现低电磁辐射(EMI)
  • 1000米UTP电缆的最大数据速率高达200kbps
  • 可编程接收器阈值
• 节省空间
  • 4mm x 4mm TQFN封装
  • 与MAX22088引脚兼容
• 集成保护
  • IEC 61000-4-2 ±8kV接触放电和±15kV气隙放电ESD保护
  • 配合选定的外部元件使用时，提供IEC 16000-4-5 ±1kV瞬变浪涌保护
  • 工作温度范围：–40°C至+125°C

产品详情和应用

MAX22288家庭总线系统(HBS)兼容收发器可用于家庭总线系统，其中数据和电源通过一对导线传送，同时尽可能减少对外部元件的需求。

MAX22288使用动态电缆端接来提高信号质量，支持更长的电缆和更高的数据速率，从而实现稳健的通信。当MAX22288未通电时，器件数据输出AIO/BIO不会给总线带来负载。MAX22288支持以高达200kbps的速度传送数据。

MAX22288具有接收器阈值和驱动器压摆率可调特性，因此MAX22288适用于各种系统。集成保护确保其在恶劣工业环境中能够实现稳健的通信。

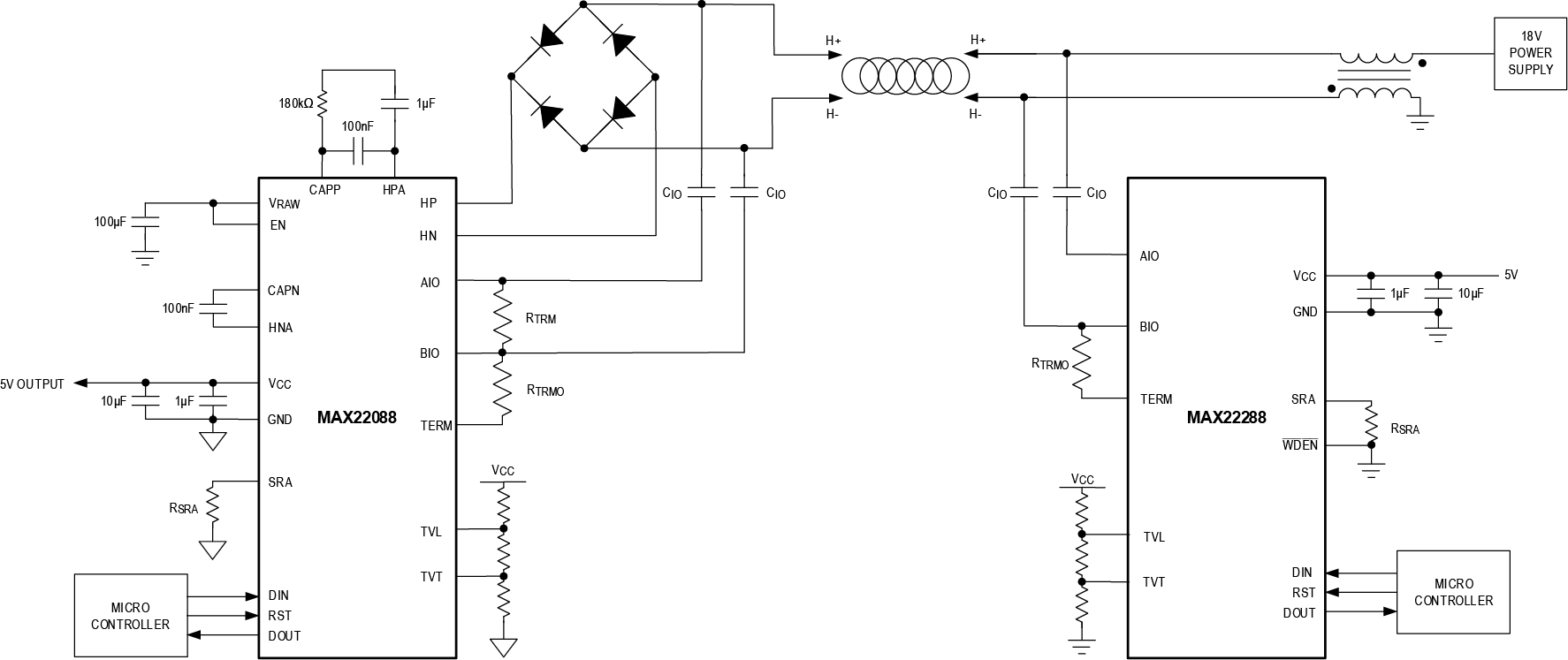

MAX22288与MAX22088引脚兼容，MAX22088是集成有源电感的家庭总线系统(HBS)兼容收发器。建议将MAX22288用于HBS系统，这种系统通常提供外部电源。

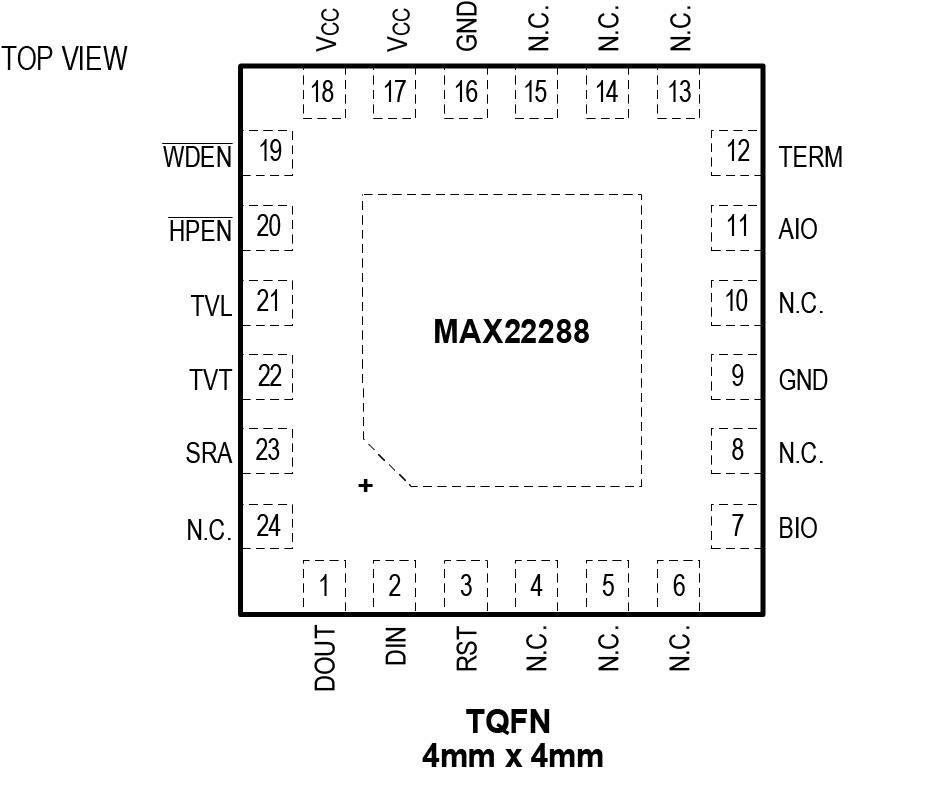

MAX22288的额定工作温度范围为-40°C至+125°C，采用紧凑的24引脚4mm x 4mm TQFN封装。

应用

• 空调
• 楼宇控制器
• 工业物联网
