ADI亚德诺 MAX13052 产品介绍

2026-03-09 0次

特性

完全兼容于ISO11898标准

IBEE条件下符合±8kV ESD IEC 61000-4-2接触放电测试标准

±80V故障保护

兼容于+3.3V逻辑(MAX13054)

高达1Mbps的高速模式

斜率控制模式(MAX13052)

共模范围大于±12V

低电流待机模式

静止模式(MAX13053)

热关断

短路保护

发送(TXD)数据主导超时

电流限制

SPLIT引脚(MAX13050/MAX13052)

产品详情和应用

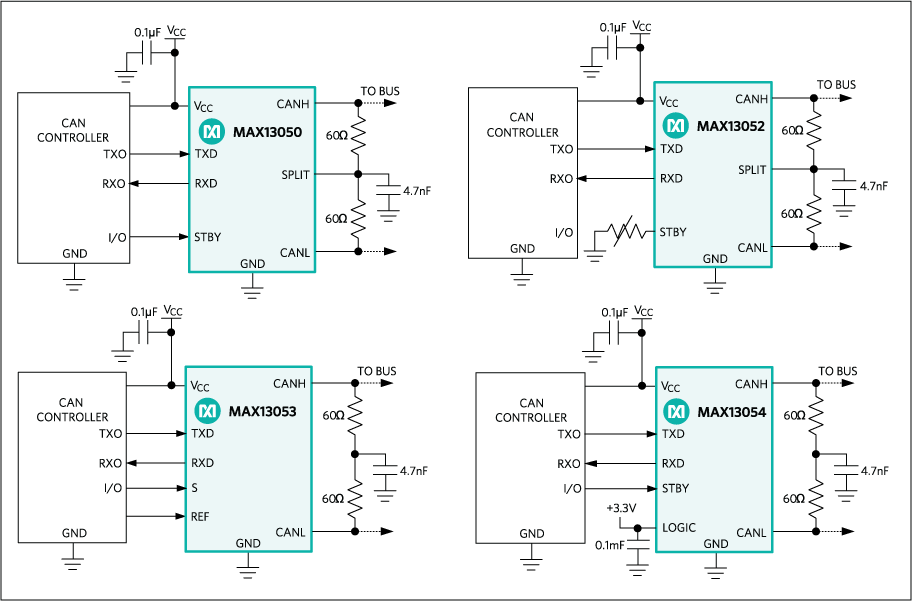

MAX13050/MAX13052/MAX13053/MAX13054是引脚兼容的工业标准、高速、控制局域网(CAN)收发器，具有±80V故障保护。这些产品可理想用于需要过压保护的汽车与工业网络，该系列CAN收发器用于CAN协议控制器和CAN总线物理层的连接。这些器件可以用于+12V/+42V电池、汽车与DeviceNet®应用，需要高达1Mbps数据速率。

CAN收发器输入共模范围大于±12V，超出-2V至+7V的ISO11898规范，并具有±8kV ESD保护，非常适合要求苛刻的汽车与工业环境。

CAN收发器提供主导超时功能，若TXD输入保持低电平的时间超过1ms，可以防止CAN控制器错误地将总线箝位至主导电平。MAX13050/MAX13052提供SPLIT引脚，用来稳定逆向共模电压。MAX13052还具有斜率控制模式，用于为高达500kbps的数据速率设置发送摆率。MAX13053具有静止模式，可禁用发送器；MAX13053具有基准输出，可以为具有差分比较器的老式CAN控制器提供偏置；MAX13054具有独立的逻辑电源输入V_CC2，允许与+3.3V微控制器接口。

MAX13050/MAX13052/MAX13053/MAX13054采用8引脚SO封装，工作在-40°C至+85°C与-40°C至+125°C温度范围。

应用

DeviceNet节点
工业
中等或重型汽车系统
