ADI亚德诺 ADIN6310 产品介绍
2026-03-09
0次
特性
- 以太网 MAC 接口：每端口 10 Mb、100 Mb 或 1 Gb
- 6 端口：4x RMII/RGMII/SGMII 和 2x RMII/RGMII
- 3 端口：2x RMII/RGMII/SGMII 和 1x RMII/RGMII
- SGMII、1000BASE-SX/1000BASE-LX/1000BASE-KX 和 100BASE-FX
- 低延迟第 2 层以太网交换芯片
- 端口到端口的确定性延迟
- 直通或存储转发操作
- 符合 IEEE/IEC 60802 的流量类型和桥接延迟
- 符合 IEEE 802.1Q-2018 的标准桥接（定制）
- 每个端口均无阻塞且独立
- 每个传输端口有 32 kB 帧缓冲区
- 4096 个 VLAN
- 时间同步
- IEEE 802.1AS-2020
- IEEE 1588 - 2019 默认配置
- IEEE C37.238-2017 能源配置
- 8 纳秒时间戳分辨率
- 帧在入口或出口处加盖时间戳
- IEEE 802.1Q 时间敏感网络桥接
- Qbv：预定流量改进
- Qci：每个流的过滤和监管
- 队列缓冲：帧抢占
- 队列通道：循环排队和转发
- Qav:转发和排队增强功能
- Qcc:流预留协议增强
- 数据流数量
- 16000 TSN 第 2 层数据流
- 256 个扩展查找数据流（IPV4、IPV6、PCP 等）
- PROFINET 发送列表控制
- 高可用性和冗余
- IEEE 802.1CB 帧复制和消除以提高可靠性
- IEC62439-3:2016-03 HSR/PRP 兼容协议，实现无缝故障转移
- IEC62439-3-2021-12 媒体冗余协议
- 两个端口上的自定义第 2 层，用于 PROFINET IRT、基于 EtherNet/IP 信标的 DLR、POWERLINK (100 Mbps)
- 数据包辅助引擎减轻主机负担并管理 TSN 和交换机功能
- 适用于 TSN 和工业以太网协议的可移植的 C 驱动程序
- NETCONF 支持（驱动程序到 Sysrepo 转换层）
- 基于硬件信任根的安全功能
- 安全引导，具有防回滚功能的安全更新
- 基于硬件的加密
- 安全主机配对协议
- 加密验证
- 与外部主机处理器的接口
- RMII、RGMII、SGMII、SPI、双线 SPI 或四线 SPI
- 电源
- 3 个外部电源：1.1 V、3.3 V 和 VDDIO_x（1.8 V、2.5 V 或 3.3 V）
- 1 Gbps 时每端口芯片总功率为 60 mW，在 VDDIO_B = 1.8 V 时
- 封装和温度范围
- 256 球 CSP_BGA，14 毫米 × 14 毫米，0.8 毫米间距
- 196 球 CSP_BGA，12 毫米 × 12 毫米，0.8 毫米间距
- 完全指定在 −40°C 至 +85°C 和−40°C 至 +105°C 范围内
产品详情和应用

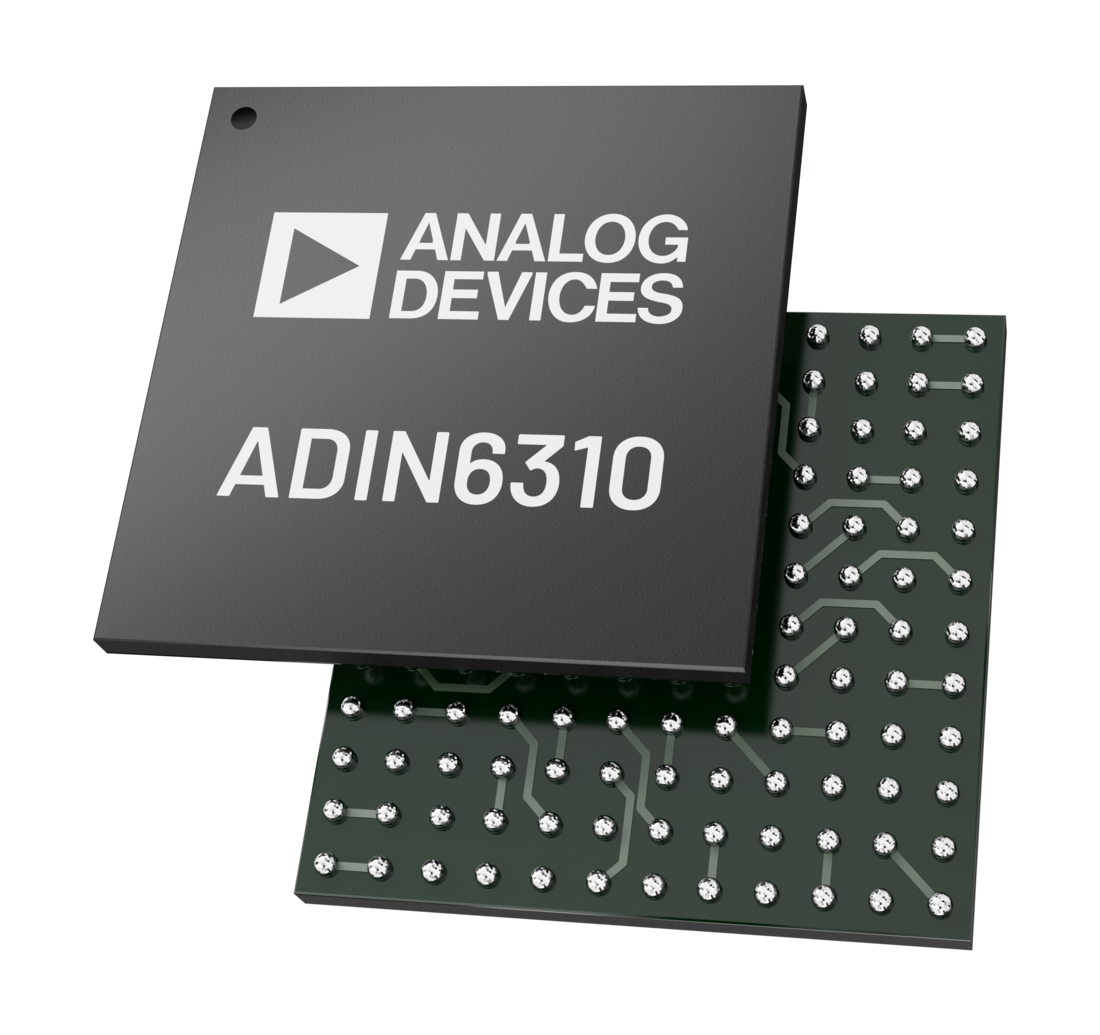

ADIN3310 和 ADIN6310 是 3 端口和 6 端口千兆以太网时间敏感网络 (TSN) 交换机，具有集成安全性，主要用于工业以太网应用。每个端口均可配置为以不同的速度运行。这些开关具有未使用的媒体访问控制器 (MAC) 接口，可与 Analog Devices, Inc.的物理 (PHY) 层套件配对，例如 ADIN1100、ADIN1200 和 ADIN1300，形成低功耗、低延迟的系统。四个串行千兆媒体独立接口 (SGMII) 和串行器/解串器 (serdes) 接口允许背板连接、与 SFP 模块和级联交换机的连接。该交换机支持 IEEE 60802 标准所要求的 IEEE 802.1Q 时间敏感网络桥接功能套件，为延迟敏感流提供服务质量 (QoS)。该套件还包括支持并行冗余协议 (PRP) 或高可用性无缝冗余 (HSR) 的硬件功能，从而减轻主机处理器的负担。
应用
- 工厂和过程自动化
- 运动控制、机器人和协作机器人
- 能源自动化
- 交通
- 仪器仪表
- 楼宇自动化
