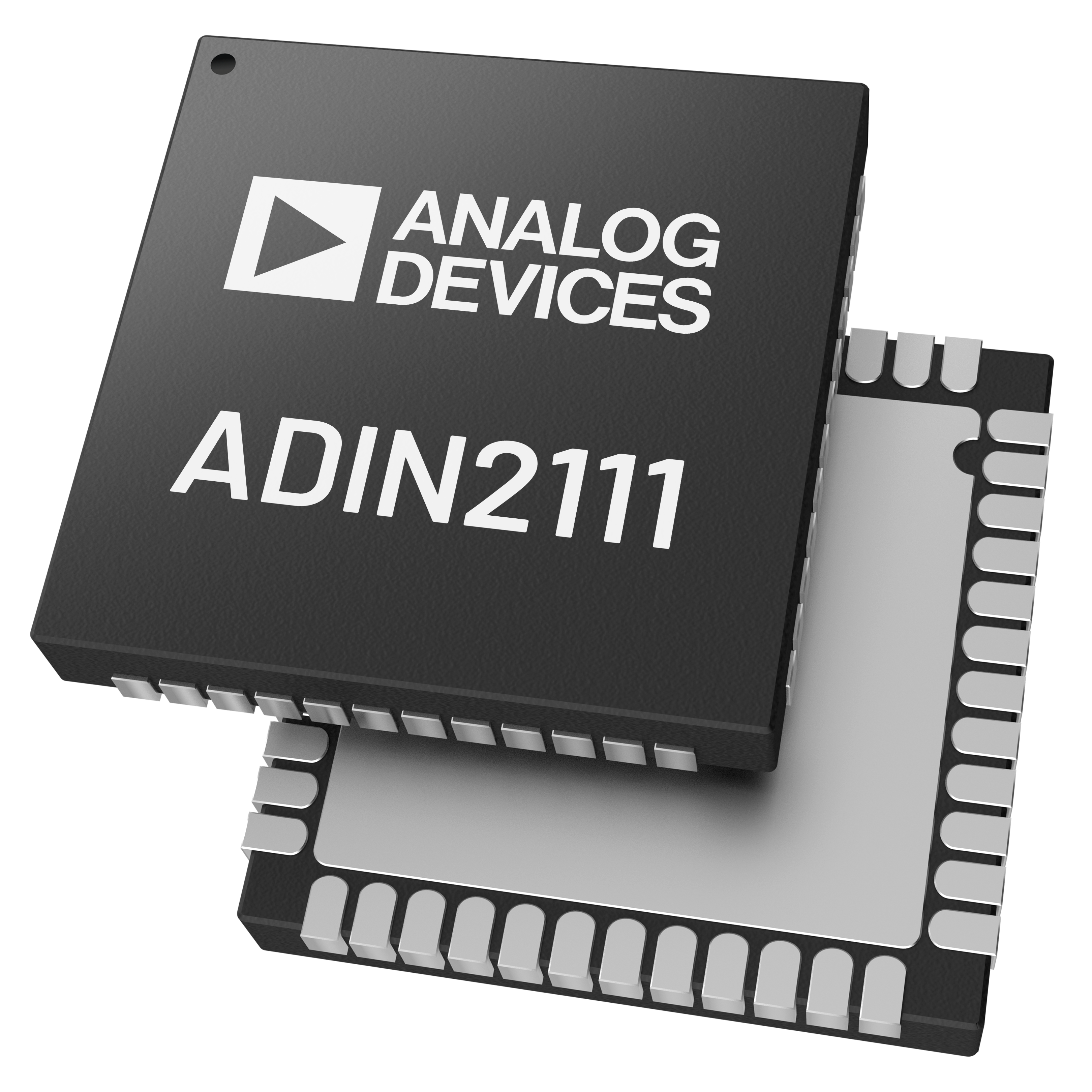

ADI亚德诺 ADIN2111 产品介绍
2026-03-09
0次
特性
- 符合10BASE-T1L IEEE标准802.3cg-2019
- 电缆长度可达1700 m
- 带SPI的集成交换机
- 支持开放联盟10BASE-T1x MACPHY SPI
- 端口和主机之间的帧转发规则
- 16个MAC地址过滤器
- 具有28 kB缓冲区的高优先级和低优先级队列
- 直通或存储转发操作
- IEEE 1588时间戳支持
- 统计计数器
- 低功耗：77 mW（双电源，1.0 V p-p）
- 支持1.0 V p-p和2.4 V p-p传输电平
- 2针MDI（接收、发送）
- 内部终端电阻器
- 自动协商功能
- 诊断
- TDR电缆故障检测
- 具有MSE的链路质量指示器
- 链路诊断和IEEE测试模式
- 25 MHz晶体或外部时钟输入
- 1.8 V或3.3 V操作的单电源或双电源
- 电磁兼容性（EMC）测试标准
- IEC 61000-4-4电气快速瞬变（±4 kV）
- IEC 61000-4-2 ESD（±4 kV接触放电）
- IEC 61000-4-2 ESD（±8 kV空气放电）
- IEC 61000-4-6传导抗扰度（10 V/m）
- IEC 61000-4-5浪涌（±4 kV）
- IEC 61000-4-3辐射抗扰度（A类）
- EN55032辐射发射（B级）
- 小封装：48引线，7 mm×7 mm LFCSP
- 温度范围
- 工业温度：-40°C至+85°C
- 延长温度：-40°C至+105°C
产品详情和应用
ADIN2111是一款低功耗、低复杂度、双以太网端口交换机，它集成了10BASE-T1L PHY和一个串行外设接口(SPI)端口。该器件使用低功率受限节点，面向工业以太网应用且符合IEEE® 802.3cg-2019™以太网标准，适用于长距离10 Mbps单对以太网(SPE)。该交换机（直通或存储并转发）支持两个以太网端口和SPI主机端口之间的多种布线配置，为线形、菊花链或环形网络拓扑提供灵活的解决方案。
ADIN2111支持高达1700米的电缆延伸范围，具有77 mW的超低功耗。两个PHY内核支持IEEE 802.3cg标准中定义的1.0 V p-p工作模式和2.4 V p-p工作模式，可采用1.8 V或3.3 V单电源轨供电。ADIN2111可用于非托管配置，在此配置下，器件可自动转发两个以太网端口之间的流量。

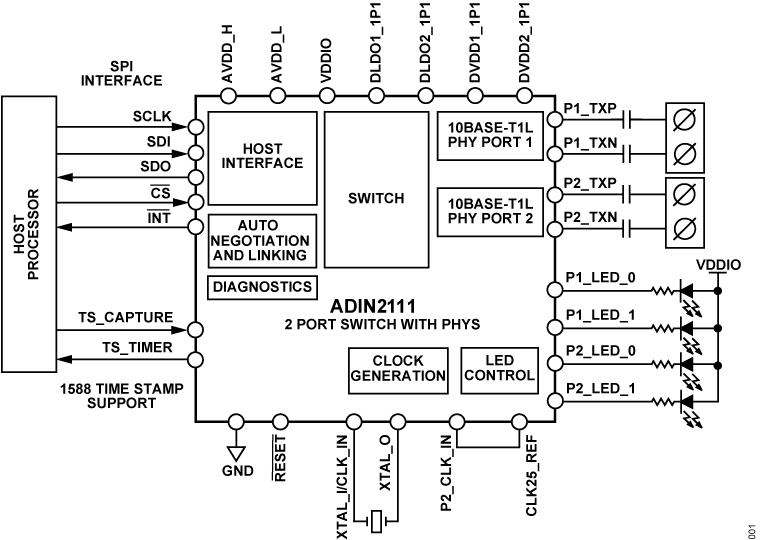

该器件集成了交换机、两个具有介质访问控制(MAC)接口的以太网物理层(PHY)内核以及所有相关的模拟电路、输入和输出时钟缓冲器件。该器件还包括内部缓冲队列、SPI和子系统寄存器，以及用来管理复位和时钟控制及硬件引脚配置的控制逻辑。
ADIN2111集成电压电源监控电路和上电复位(POR)电路，可提高系统级鲁棒性。用于与主机通信的4线式SPI可配置为OPEN Alliance SPI或通用SPI。两种模式均支持可选数据保护或循环冗余校验(CRC)。
应用
- 楼宇自动化和消防安全
- 工厂自动化
- 状态监控和机器连接
