特性

• 高度可配置、高度集成，加快上市时间、减少SKU
  • 推挽式、高边或低边输出
  • DIO和DO驱动器可并联，以提高电流、减小输出电阻
  • 200mA DIO和DO输出驱动电流
  • 2.5V至5V逻辑接口电平
  • 5V和3.3V线性调节器
  • DIO线上400μs唤醒检测
  • 3μF DIO负载驱动能力
  • 2μF DO负载驱动能力
  • 通过摆率受控驱动器控制EMI辐射
• 集成保护，支持可靠的方案
  • 极性反接保护24V电源输出
  • SPI接口用于配置和监测
  • 所有24V输入输出上提供极性反接和短路保护
  • 高温报警和热关断
  • 全面的故障监测和报告
  • -40°C至+105°C工作温度范围
• 节省空间的4mm x 4mm TQFN封装，节省电路占位面积

产品详情和应用

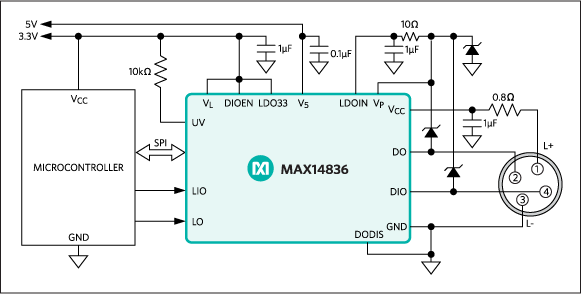

MAX14836收发器适合于24V二进制传感器，此外也提供24V数字输入和输出。两个内部线性稳压器产生通用传感器所需的电源：5V和3.3V。

板载DIO和DO驱动器可独立配置为推挽式、高边(pnp)或低边(npn)工作。器件检测唤醒条件并在WU输出产生低电平有效唤醒信号。

SPI接口允许配置和监测器件。检测全面的报警条件，并通过低电平有效IRQ输出和SPI接口通信。器件具有极性反接、短路和热保护。监测所有电源线的欠压条件。

DIO和DO驱动器均可吸入/源出200mA电流。

MAX14836采用4mm x 4mm、24引脚TQFN封装，工作在-40°C至+105°C温度范围。

应用

• 工业传感器
