特性

• 提供与混合电压系统兼容的V_L引脚
• 附加I/O，支持热同步应用
• Rx输入、Tx输出、LIN和SWIN上提供±15kV ESD保护
• 电源电流低至300µA
• 支持460kbps数据速率
• 低功耗关断：1µA
• 提供集成开关，为远程电路供电
• 直通式引脚排列
• 关断期间L_OUT有效(MAX3389E)

产品详情和应用

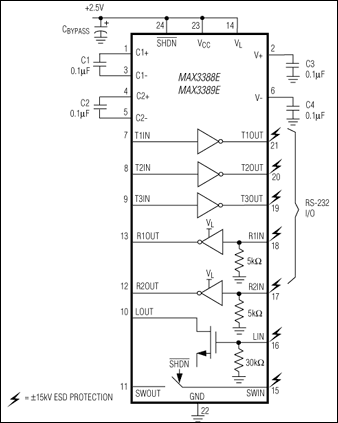

MAX3388E/MAX3389E均为2.5V电源供电的EIA/TIA-232和V.28/V.24通信接口，具有低功耗、高数据速率和增强型静电放电(ESD)保护功能。MAX3388E/MAX3389E集成两个接收器和三个发射器。所有RS-232输入和输出均使用IEC 1000-4-2气隙放电方法受到±15kV的保护，使用IEC 1000-4-2接触放电方法受到±8kV的保护，并使用人体模型受到±15kV的保护。

除了传统的RS-232 I/O之外，这些器件还配备专用的逻辑电平I/O引脚，用于额外的器件间握手。关断期间，MAX3389E的逻辑电平I/O引脚保持有效。内部配备62Ω开关，用于将电源切换到外部电路或模块。

专有的低压差发射器输出级可利用双电荷泵通过+2.35V至+3.0V电源实现RS-232兼容性能。电荷泵仅需要四个0.1µF的小电容即可在+2.5V电源下工作。MAX3388E/MAX3389E能够以高达460kbps的数据速率运行，同时保持RS-232兼容输出电平。

MAX3388E/MAX3389E具有特别的V_L引脚，支持在混合逻辑电压系统中进行互操作。输入和输出逻辑电平均可通过V_L引脚进行引脚编程。MAX3388E/MAX3389E采用节省空间的TSSOP封装。

应用

• 电池供电应用
• 蜂窝数据线
• 手持式设备
• PDA和PDA支架
• 外设
• 小型笔记本电脑和掌上型电脑
