特性

• 集成保护功能提高了稳健性
  • ±65V容错CANH和CANL
  • ±45kV ESD保护（人体模型）
  • ±30kV IEC气隙放电和±12kV IEC接触放电
  • ±25V扩展共模输入范围(CMR)
  • 发送器主导状态超时功能可防止锁定
  • 短路保护限制驱动器电流
  • 热关断
• 该系列提供灵活的设计选项
  • 提供1.62V至5.5V逻辑电源(V_L)（MAX33014E和MAX33015E）
  • 静默模式S可禁用发送器（MAX33011E和MAX33015E）
  • 针对低电流、低摆率和正常模式提供STBY输入（MAX33012E和MAX33014E）
  • LPBK支持远程诊断（MAX33014E和MAX33015E）
• 故障检测和报告
  • 检测过流、过压和传送失败故障
  • 通过RXD报告错误代码
• 工作温度范围：-40°C至+125°C

产品详情和应用

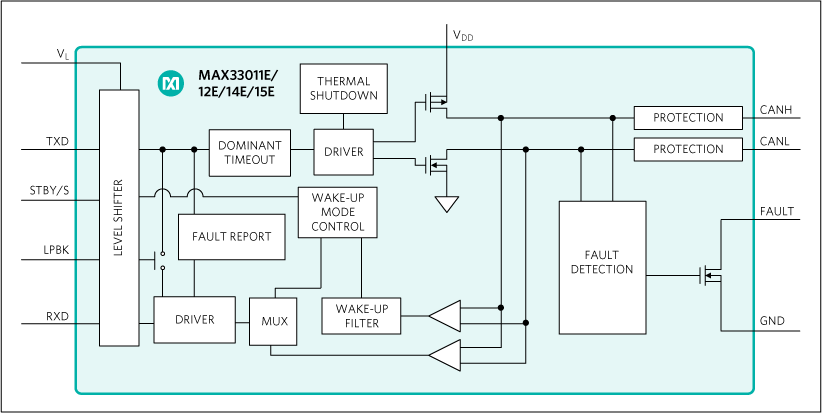

MAX33011E/MAX33012E和MAX33014E/MAX33015E是一系列+5V控制局域网(CAN)收发器，集成保护功能，适用于工业应用。针对需要过压保护的设备，这些器件在CAN总线上提供扩展的±65V故障保护。该CAN系列器件还集成了±45kV高ESD HBM保护功能，具有±25V的输入共模范围(CMR)，超过了ISO 11898规范要求（-2V至+7V），非常适合不同系统的接地层彼此相对移动的应用。

该CAN系列包含故障检测功能，可监控CANH和CANL线路是否存在过流、过压和传送失败等故障。当检测到故障时，FAULT引脚变为高电平，通过本地CAN控制器触发外部中断，并且驱动器和接收器线路处于闲置模式。系统时钟随后驱动TXD引脚，故障代码通过RXD线传回控制器。传送特定故障代码后，根据系统设置本地服务人员将会收到故障提示，从而能够更快地进行故障排除和调试，获得有意义的诊断结果，以减少设备停机时间。此外，该系列还提供多种选项来满足常见的CAN应用要求；包括低电流待机模式、旨在改善EMI性能的低摆率、用于禁用发射器的静默模式、用于与低压控制器接口的低电平转换以及用于远程自诊断的环回模式。

这些器件的额定数据速率高达5Mbps。收发器提供主导状态超时功能，防止因控制器错误或TXD输入故障导致总线锁定。当TXD保持主导状态（低电平）的时间超过t_DOM时，驱动器切换到闲置状态，释放总线负荷。

MAX33011E/MAX33012E采用标准8引脚SOIC封装，MAX33014E/MAX33015E采用10引脚TDFN-EP封装。该系列器件的工作温度范围为-40°C至+125°C。

应用

• 基站
• 电梯控制
• 工厂自动化
• 暖通空调
• 工业建筑
• 电网
• 电源
• 自动售货机
