特性

• 四个完整的E1 (CEPT) PCM-30/ISDN-PRI收发器
• 引脚兼容于DS21Q50
• 远程与短程线路接口
• 32位或128位无晶振抖动抑制器
• 成帧为FAS、CAS和CRC4格式
• 支持CAS/CSS信令
• 4MHz/8MHz/16MHz时钟合成器
• 灵活的系统时钟，在时钟源丢失时可以自动进行信号源切换
• 发送端双帧弹性缓存滑动缓冲器
• 高达16.384MHz的交错式PCM总线
• 可配置为并行和串行端口工作方式
• 检测并产生远端和AIS告警
• 完全独立的发送与接收功能
• 四种独立的环回功能
• PRBS发生/检测/误码计数
• 3.3V低功耗CMOS
• 用于双极性和编码违规、CRC4码字错误、FAS字错误以及E位计数的大容量计数器
• 8个附加的用户可配置输出引脚
• 100引脚(14mm) LQFP封装

产品详情和应用

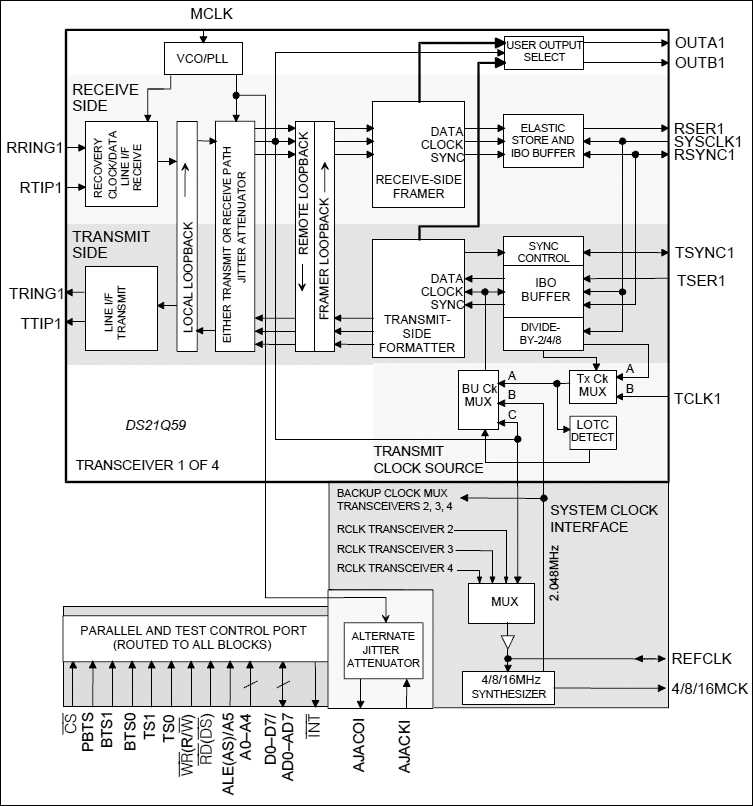

DS21Q59 E1四收发器包含所有连接四条E1线路所必需的功能。DS21Q59可以直接替换DS21Q50，还增加了信令访问，改善了中断处理。它由线路接口单元(LIU)、成帧器，以及TDM背板接口组成，通过一个可配置为Intel或Motorola总线模式的8位并行端口进行控制。

应用

• DSLAM背板
• IMA与WAN设备
• 路由器/交换机
