特性

• 集成保护提高可靠性
  • ±65V故障容限CANH和CANL
  • ±25kV ESD HBM (人体模式)
  • ±25V高共模输入范围(CMR)
  • 发送器显性超时防止锁定
  • 短路保护
  • 热关断
• 家族提供灵活的设计选项
  • 低摆率最大程度降低EMI
  • 静默模式S禁止发送器
  • STBY输入，支持低电流模式
  • 1.62V至5.5V逻辑电压(VL)范围
• 高达2Mbps高速操作
• -40°C至+125°C工作温度范围，采用8引脚SOIC封装

产品详情和应用

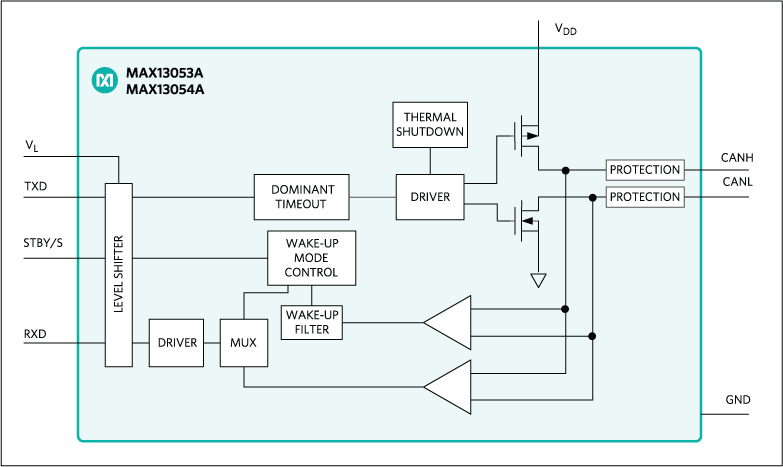

MAX13053A和MAX13054A为+5V CAN(控制局域网)收发器，集成保护，适用于工业应用。这些器件具有增强±65V故障保护，支持要求过压保护的设备。器件也具有±25kV ESD HBM，共模输入范围(CMR)为±25V，优于ISO11898标准规定的-2V至+7V。这使得这些器件非常适合电噪声较大的环境，这种环境下的接地区域彼此相对移动。该家族拥有各种各样的选项，可满足常见的CAN应用要求：用于连接1.62V至5.5V逻辑的逻辑电平输入VL，低电流待机模式，用于禁止发送器的静默模式，低摆率可最大程度降低EMI。

这些器件工作在高速CAN数据率，支持小型网络上实现高达2Mbps速率。大型网络上的最大速率可能受限于网络中节点的数量、分支长度及其他因素。这些收发器包括显性超时功能，防止控制器错误或TXD输入故障造成总线锁定。TXD保持为显性状态(低电平)的时间超过TDOM时，驱动器切换至隐性状态，释放总线。MAX13053A具有S引脚，对于只需要收发器进行接收的应用，可使能和禁止发送器。MAX13054A具有STBY引脚，支持3种工作模式：低耗流待机模式、常规高速模式、低摆率模式(在地和STBY引脚之间连接外部26.1kΩ电阻)。

MAX13053A和MAX13054A采用标准8引脚SOIC封装，工作在-40°C至+125°C温度范围。

应用

• 楼宇自动化
• 无人机
• 工业自动化
• 仪表
• 电机控制
• 可编程逻辑控制器
• 智能电网设备
