ADI亚德诺 ADN4680E 产品介绍
2026-03-09
0次
特性
- 四个 M-LVDS 收发器（驱动器和接收器对）
- 切换率：250 Mbps (125 MHz)
- 每个接收器具有独立的引脚选择，有两种模式：
- 类型 1：典型值为 15 mV 的输入滞后
- 类型 2：差分输入阈值电压偏移为 100 mV，以支持开路、短路和总线空闲故障安全
- 与 M-LVDS 的 TIA/EIA-899 标准兼容
- M-LVDS 总线上的无毛刺上电/关断
- 驱动器输出的受控变迁时间
- 共模范围：−1 V 至 +3.4 V，允许与 ±2 V 接地噪声进行通信
- 禁用或断电时，驱动器输出高阻抗
- 每个驱动器和接收器的独立使能引脚
- 总线引脚上的增强型 ESD 保护
- ≥±15 kV HBM，空气放电
- ≥±8 kV HBM，接触放电
- ≥±10 kV IEC 61000-4-2，空气放电
- ≥±8 kV IEC 61000-4-2，接触放电
- 针对所有引脚、接触放电的增强型 ±8 kV HBM ESD 保护
- 工作温度范围：−40°C 至 +105°C

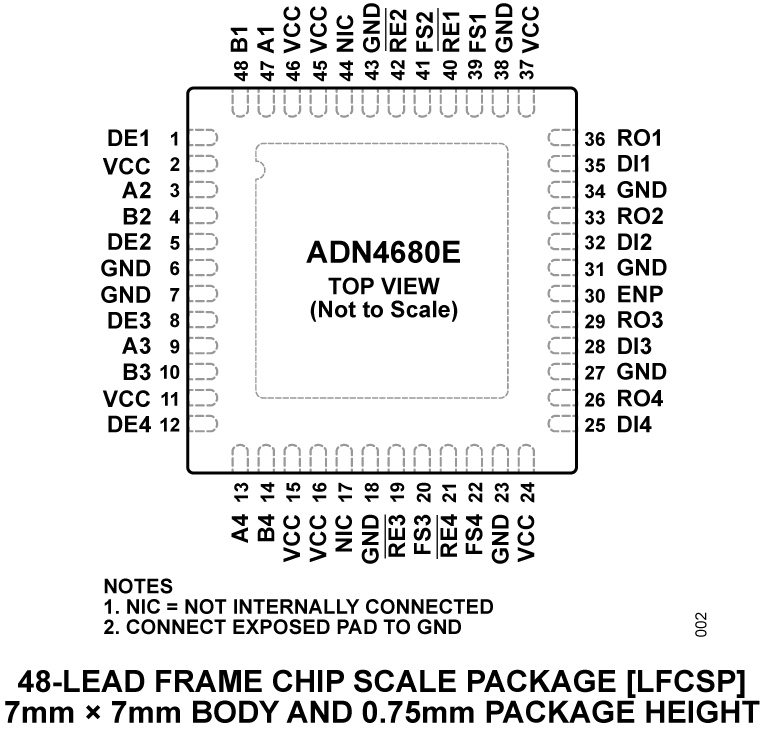

- 提供 48 引脚、7 mm x 7 mm LFCSP 封装
产品详情和应用

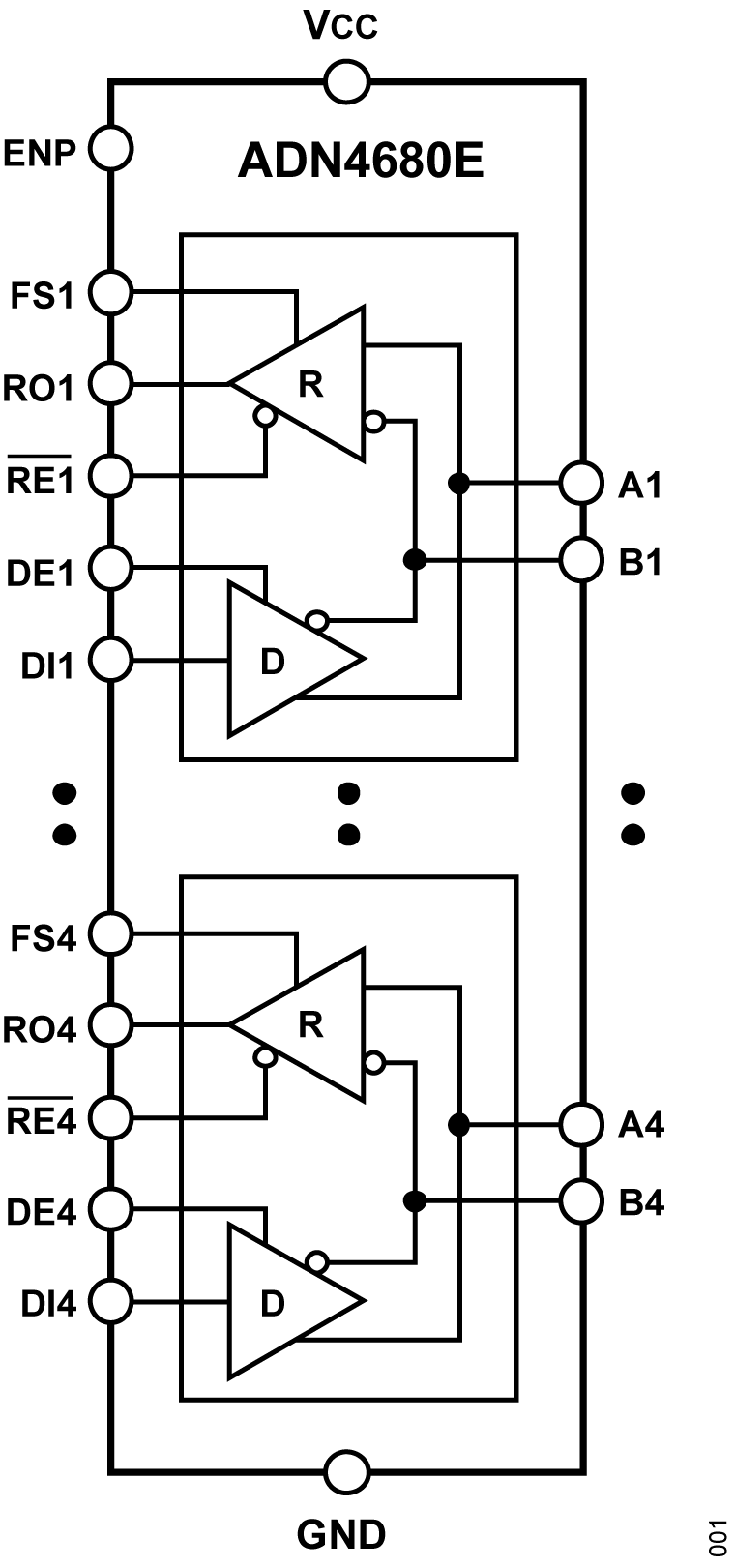

ADN4680E包括四个多点低压差分信号(M-LVDS)收发器（驱动器和接收器对），不归零(NRZ)模式下工作速率可高达250 Mbps(125 MHz)。每个收发器的驱动器和接收器采用半双工配置进行连接，因此可以通过独立的使能引脚配置每个收发器，以发送或接收数据。总线引脚上提供高达±15 kV的ESD保护。这些收发器针对低动态功耗进行了优化，可用于高密度应用。ADN4680E基于TIA/EIA-899标准设计，可用于M-LVDS网络，为TIA/EIA-644 LVDS器件增添了额外的多点能力。
接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。每个接收器都可以通过引脚独立选择，用作1类或2类接收器。1类接收器具有15 mV迟滞，因此缓慢变化的信号或输入损耗不至于引起输出振荡。2类接收器具有失调阈值，可在输入开路（开路故障安全）、总线处于空闲状态（总线空闲或端接故障安全）或输入端硬短路时保证输出状态。
该器件采用紧凑的48引脚、7 mm x 7 mm LFCSPP封装，工作温度范围为−40°C至+105°C。
应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件，可缩短RS-485链路
- 网络和无线基站基础设施
- 电网基础设施和继电器保护系统
- SPI网络的差分扩展
