特性

• 单芯片电力线网络收发器
• 符合HomePlug 1.0标准
• -40°C至+105°C工作温度范围
• 内置温度传感器
• 数据速率高达14Mbps
• 低速率自适应(LORA)工作模式，在500kbps数据速率下可提供-2dB SNR
• 4.49MHz至20.7MHz频带
• 灵活的MAC/PHY
  • 通过TFTP可在现场升级固件
  • 频谱成形包括带宽和陷波调整功能
  • 可编程头文件
  • 128kB内部SRAM
• 先进的窄带抗干扰电路
• 具有84个载波信道、基于OFDM的PHY
  • 自动信道自适应
  • FEC (前向纠错)
  • DQPSK、DBPSK调制
  • 增强ROBO模式下具有-1dB SNR
• 较大的桥接表：多达512个地址
• 带有密钥管理的56位DES加密，确保安全通信
• 片上通信接口
  • UART
  • 10/100以太网
  • MII/RMII
  • 高速同步FIFO
• 通过AEC-Q100-REV-G汽车级认证

产品详情和应用

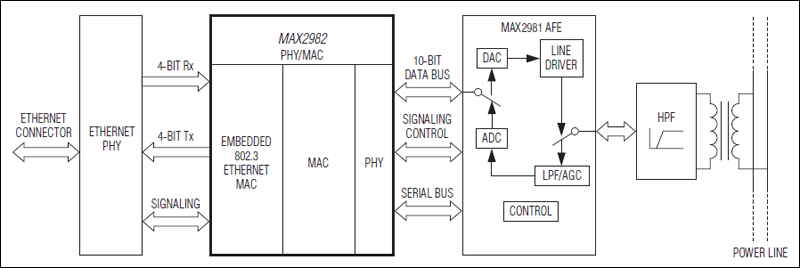

MAX2982电力线收发器采用先进的CMOS设计技术，以较低成本提供最高性能、最大灵活性以及最宽工作温度范围。这种高集成度设计在单一器件内整合了媒体接入控制(MAC)和物理(PHY)层。MAX2982数字基带与线驱动器模拟前端(AFE) MAX2981配合使用，可提供完全符合HomePlug® 1.0电力线联盟规格要求的高速电力线通信整体解决方案。

MAX2982为工业应用提供可靠的宽带通信。PHY层由具有84个载波信道的OFDM调制引擎和前向纠错(FEC)模块构成。OFDM引擎可在四种工作模式(分别为DBPSK、DQPSK (1/2速率FEC)、DQPSK (3/4速率FEC)和ROBO模式)下对信号进行调制。MAX2982在ROBO这种可靠的工作模式下具有-1dB SNR，可以在嘈杂的工业线路保持正常通信。此外，先进的窄带抗干扰电路可有效抑制噪声信号。

MAX2982集成ARM946E-S™微处理器，有助于功能扩展、满足全球范围的规范要求、简化测试，提供极大的设计灵活性。可选择的频谱成形和陷波功能大大提高了系统设计灵活性。此外，MAX2982的信道自适应和抗干扰特性确保系统的高性能操作。带有密钥管理的硬件宏DES加密算法有效保护敏感信息。

MAX2982支持IEEE® 802.3标准媒体独立接口(MII)、简化媒体独立接口(RMII)、无缝连接微控制器的同步FIFO以及10/100以太网MAC，这些接口及各种标准的兼容性简化了监测和控制网络的配置。快速响应时间及内置温度传感器使MAX2982成为通过电力线进行实时控制的最佳方案。MAX2982工作在-40°C至+105°C温度范围，采用128引脚LQFP无铅封装。

应用

• 宽带同轴电缆/铜缆传输
• 楼宇自动化
• 工业自动化
• 电机控制
• 远距离监控
