特性

• 高集成度减少BOM和尺寸
  • 无需大型交流阻断电感
  • 紧凑型4mm x 4mm TQFN封装
  • 对于70mA以上的系统负载，支持使用外部DC-DC转换器
• 可配置能力有助于实现灵活的设计
  • 可调接收器阈值
  • 开关电缆端接
  • 发送信号的压摆率可调
  • 大接收器滞回
  • 数据速率范围：9600bps到200kbps
  • 动态电缆端接可提升高速应用的信号质量
• 集成保护确保实现稳健的通信
  • IEC 61000-4-2±8kV接触放电和±15kV气隙放电ESD保护
  • 配合选定的外部元件使用时，提供IEC 61000-4-5±1kV浪涌保护
  • 工作温度范围：–40°C至+105°C
  • 热关断保护

产品详情和应用

MAX22088家庭总线系统(HBS)兼容收发器可用于家庭总线系统，其中数据和电源通过一对导线传送，同时尽可能减少对外部元件的需求。MAX22088消除了总线供电应用通常需要的较大外部交流阻断电感，并改善了信号质量以支持更长的电缆。此外，MAX22088还集成了5V线性稳压器，可为高达70mA（最大值）的系统负载供电。

MAX22088支持以高达200kbps的速度传送数据。MAX22088采用动态电缆端接，可提升高数据速率应用的信号质量。

其他特性包括接收器滞回、接收器阈值和驱动器压摆率可调，因此MAX22088适用于各种系统。

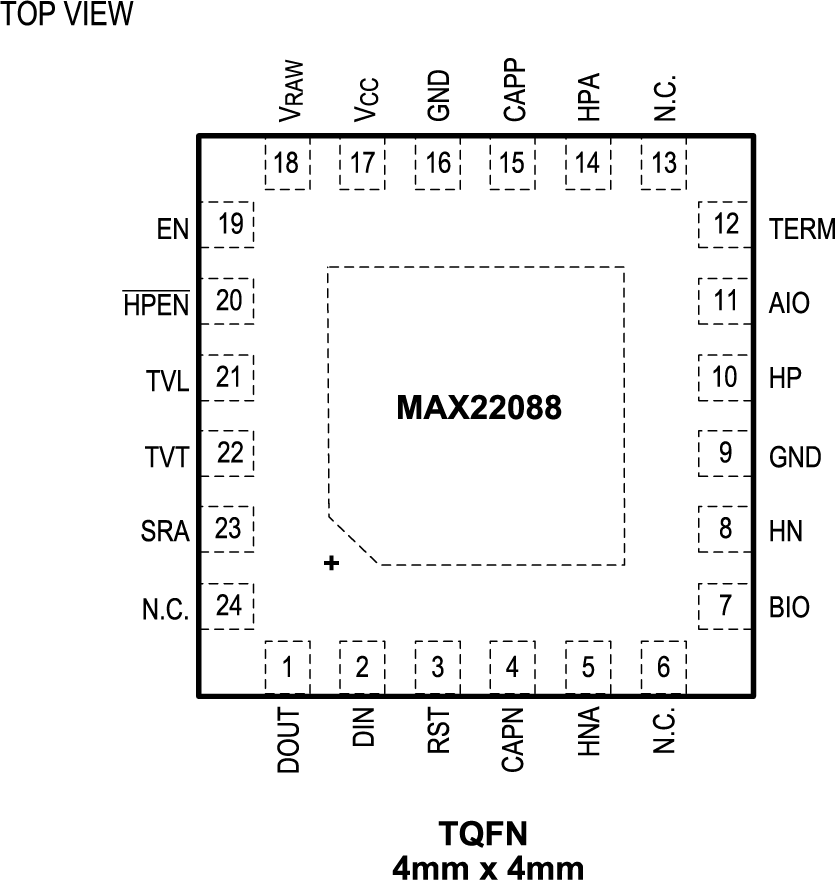

集成保护（IEC 61000-4-2±8kV接触放电和±15kV气隙放电ESD保护）确保在恶劣的工业环境中实现稳健的通信。MAX22088的额定工作温度范围为-40°C至+ 105°C，采用紧凑的24引脚4mm x 4mm TQFN封装。

应用

• 暖通空调
• 电力线数据传输应用
• 数字标牌
• 远程监控和检测
