特性

• 发送和接收T1 BOC SSM信息，带有接收信息状态变化和确认指示
• 发送和接收E1 Sa(n)位SSM信息，带有接收信息状态变化指示
• 无需晶体抖动衰减，具有T1和E1旁路模式
• 完全独立的发送和接收功能
• 可通过软件为接收侧和发送侧选择内部75Ω/100Ω/110Ω/120Ω/133Ω端接
• 用于桥接的监测模式
• 可接受16.384MHz、12.8MHz、8.192MHz、4.096MHz、2.048MHz或1.544MHz时钟
• 复合时钟模式下提供64kHz、8kHz和400kHz输出
• 8位并行控制端口，可以采用复用或非复用、Intel或Motorola格式
• 串行(SPI)控制端口和硬件控制模式
• 提供LOS、AIS和LOF指示硬件输出引脚
• 通过器件引脚快速关断发送器输出，用作保护开关
• IEEE 1149.1 JTAG边界扫描
• 3.3V供电，输入、输出端可承受5V电压
• 引脚和软件兼容于DS26502和DS26503

产品详情和应用

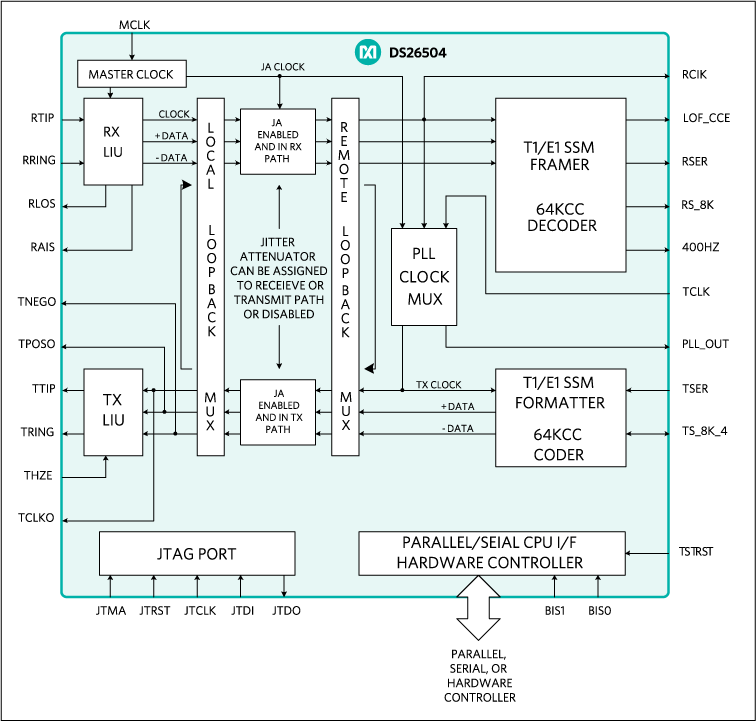

DS26504是楼宇综合定时供给系统(BITS)的时钟恢复器件。该芯片还可用作基本的T1/E1收发器。接收部分可以从T1、E1、64kHz复合时钟(64KCC)和6312kHz同步定时接口恢复时钟。在T1/E1模式下，还能恢复同步状态消息(SSM)。发送部分可以直接连接到T1、E1或64KCC复合时钟同步接口，在T1和E1模式下也能够提供SSM。DS26504能够在任何支持的内部同步时钟频率和任何支持的外部时钟频率之间转换。DS26504还可接收8kHz和19.44MHz参考时钟。一路独立输出提供6312kHz时钟信号，器件可以通过并行、串行或硬件控制端口进行控制。

应用

• BITS定时
• 速率变换
