ADM485

量产

+5 V低功耗EIA RS-485收发器

ADI亚德诺 ADM485 产品介绍
2026-03-09 0次

特性


  • 符合EIA RS-485标准
  • 数据速率:5 Mbps
  • 5 V单电源
  • 总线共模范围:–7 V至+12 V
  • 高速、低功耗BiCMOS工艺
  • 热关断保护
  • 短路保护
  • 驱动器传播延迟:10 ns
  • 接收器传播延迟:15 ns
  • 关断时输出处于高阻抗状态
  • LTC485的出色升级器件


产品详情和应用

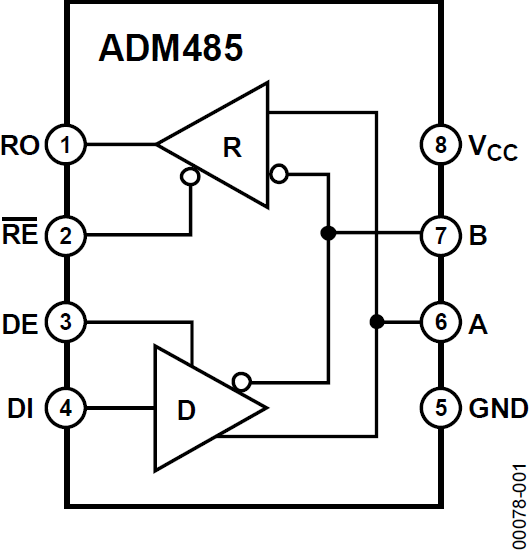

ADM485是一款差分线路收发器,适用于多点总线传输线路的高速双向数据通信。它针对平衡数据传输而设计,符合EIA标准RS-485和RS-422。该器件内置一个差分线路驱动器和一个差分线路接收器,驱动器和接收器均可独立使能。禁用时,输出处于三态。

ADM485采用+5 V单电源供电。热关断电路可防止总线竞争或输出短路导致功耗过大。故障条件下,如果检测到内部驱动器电路的温度显著升高,此特性将强制驱动器输出进入高阻抗状态。

一条总线上最多可以同时连接32个收发器,但任一时间只能使能一个驱动器。因此,其余禁用的驱动器不能向总线提供负载。为此,ADM485驱动器在禁用和关断时处于高输出阻抗状态。

当收发器不用时,这可以使负载效应降至低点。在-7 V至+12 V的整个共模电压范围内,驱动器均可保持高阻抗输出。

如果输入未连接(浮地),接收器所具有的故障安全特性将使输出保持逻辑高状态。

ADM485采用BiCMOS工艺制造,这是一种将低功耗CMOS与快速开关双极性技术相结合的先进混合工艺技术。所有输入和输出均提供ESD保护;所有驱动器输出均有较高的源电流和吸电流能力。一个外延层用来防止闩锁。

ADM485的开关速度极快。驱动器传播延迟极小,数据传输速率最高可达5 Mb/s,而低偏斜则使电磁辐射(EMI)降至低点。

该器件的额定温度范围为商用和工业温度范围,提供8引脚DIL/SOIC封装。
