特性

• 符合IO-Link规范v.1.0和v.1.1物理层标准
• 配置灵活且集成度高，减少了SKU
  • 推挽、高侧或低侧输出
  • 支持COM1、COM2和COM3数据速率
  • SPI或引脚驱动控制和监控
  • 2.5V至5V逻辑接口电平
  • C/Q和DO驱动器可以并联
  • 24V、200mA辅助数字输出(DO)
  • 24V辅助数字输入(DI)
  • 集成5V和3.3V线性稳压器
  • 额定驱动器电流为200mA、100mA和50mA
  • 1µF C/Q和DO负载驱动能力
• 集成保护支持稳健的解决方案
  • 广泛的故障监控和报告
  • 所有24V输入/输出均具有极性反接和短路保护
  • 极性反接保护24V电源输出
  • 工作温度范围：–40°C至+105°C
• 引脚和软件向后兼容MAX14821
• 节省空间的4mm x 4mm TQFN封装

产品详情和应用

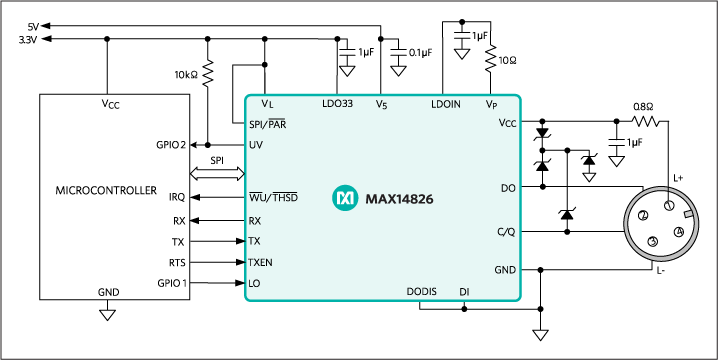

MAX14826收发器适用于IO-Link^®设备和24V二进制传感器。支持所有额定的IO-Link数据速率。在IO-Link应用中，收发器充当连接运行数据链路层协议的微控制器的物理层接口。提供额外的24V数字输入和输出。两个内部线性稳压器产生常见的传感器和执行器电源要求：5V和3.3V。

板载C/Q和DO驱动器可独立配置为推挽、高侧(PNP)或低侧(NPN)操作。该器件检测IO-Link C/Q唤醒条件并在低电平有效WU/THSD输出上产生唤醒信号。

MAX14826包括一个可选择的并行或SPI接口，用于配置和监控驱动器。通过中断输出和SPI接口检测并传输广泛的警报条件。该器件具有极性反接、短路和热保护功能。所有电源线均被监控是否存在欠压条件。

C/Q和DO驱动器的额定灌/拉电流为200mA。

MAX14826采用4mm x 4mm、24引脚TQFN封装，额定温度范围扩展为-40°C至+105°C。

应用

• 工业传感器与激励源
• IO-Link驱动器
• IO-Link传感器
