特性

• 低功耗结构
  • 1Ω (典型值)驱动器导通电阻
  • 1.9mA (典型值)双通道总电源电流
  • 限流器，15mV检测电压
• 集成IO-Link成帧器无需外部UART
  • 集成循环定时器减轻微控制器的时间关键任务
• 高度可配置、高度集成减少SKU
  • 2路类型1/类型3辅助数字输入
  • 支持npn传感器
  • 两个24V传感器电源控制器，包括：
  • 大电容负载充电能力
  • 2A及更高负载电流

产品详情和应用

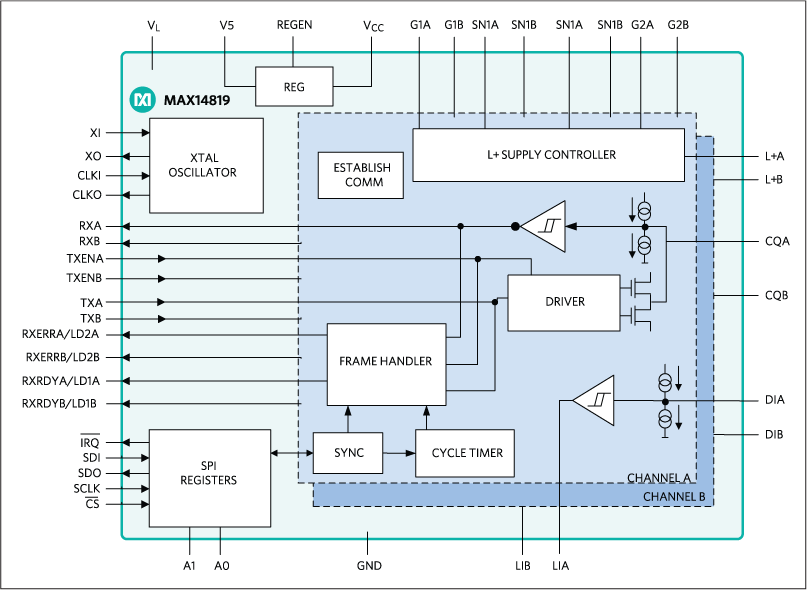

MAX14819低功耗、双通道IO-Link®主机收发器带有传感器/执行器电源控制器，完全兼容最新IO-Link和二进制输入标准及测试规范IEC 61131-2、IEC 61131-9 SDCI和IO-Link 1.1.3。主机收发器也包括两路辅助数字输入(DI_)通道。

MAX14819可配置为配合外部UART工作，或者使用IC上的集成成帧器。

为便于选择微控制器，主机收发器具有帧处理电路，带有UART和FIFO。器件设计用于简化所有IO-Link M序列帧类型的时间关键控制。MAX14819也具有自主循环定时器，降低对高精度控制器时序的要求。集成建立通信排序器也简化唤醒管理。

MAX14819集成两个低功耗传感器电源控制器，具有高级限流、反向电流保护和极性反接保护能力，支持低功耗可靠方案。

MAX14819采用48引脚(7mm × 7mm) TQFN封装，工作在-40°C至+125°C扩展级温度范围。

应用

• IO-Link网关
• IO-Link主机系统
