特性

• 低电源电流 300µA
• 在停机模式中的电源电流为 0.2µA
• ESD 保护 ±10kV
• 采用单 3.3V 电源供电工作
• 使用小的电容器
• 运行至 120k Baud
• 当电源关断时三态输出为高阻抗
• 输出过压不会强制电流返回至电源中
• 可强制 EIA/TIA-562 线路至 ±25V 而不造成损坏
• 直通式架构

Disclaimer: Analog Technology cannot assume responsibility for use of any circuitry other than circuitry entirely embodied in a Analog Technology product. No circuit patent licenses are implied. Analog Technology reserves the right to change the circuitry and specifications without notice at any time.

产品详情和应用

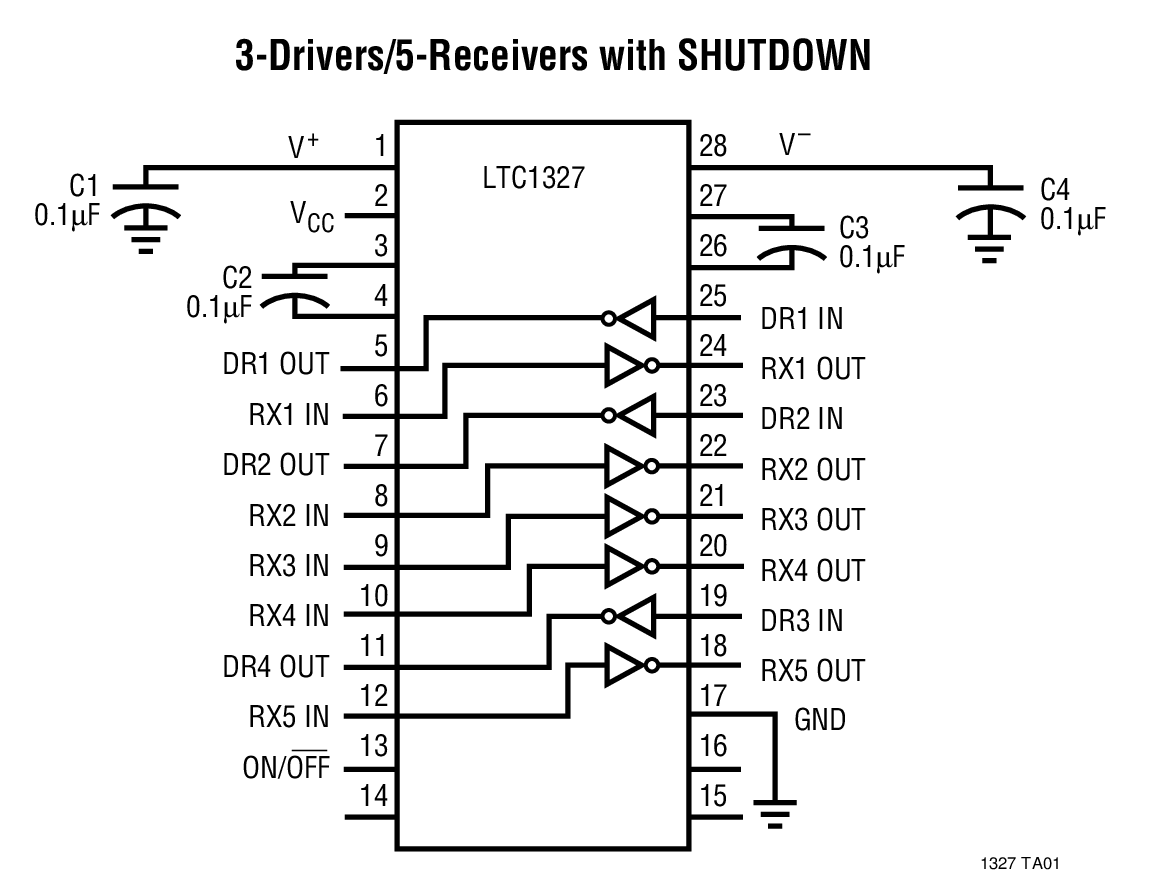

LTC^®1327 是一款先进的低功率、3 驱动器 / 5 接收器 EIA/TIA-562 收发器。在无负载的情况下，电源电流仅为 300μA。充电泵只需要 4 个 0.1μF 电容器。

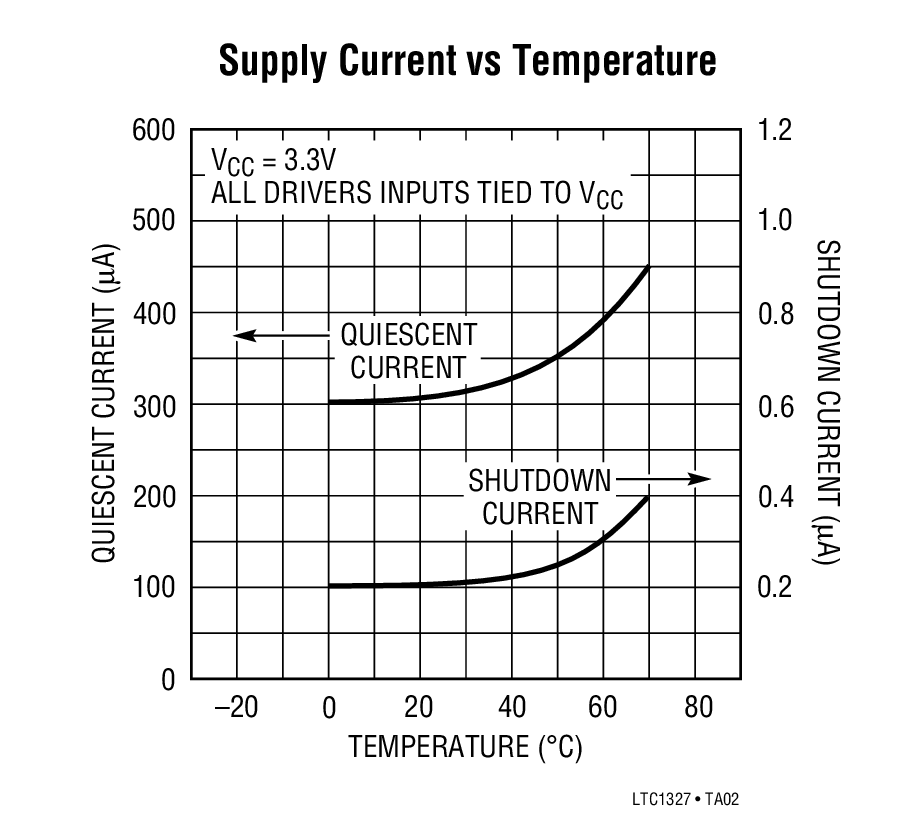

在停机模式中，电源电流进一步减小至 0.2μA。在停机模式中和电源关断时，所有的 EIA/TIA-562 输出均呈高阻抗状态。

LTC1327 完全符合所有的数据速率和过压 EIA/TIA-562 规范。该收发器能够在具有一个 1000pF//3kΩ 负载时运行至高达 120k Baud。驱动器输出和接收器输入均可被强制至 ±25V， 并不会导致损坏，而且能安然承受多次 ±10kV ESD 冲击。

应用

• 笔记本电脑
• 掌上型电脑
