特性

• 低功耗，适合小尺寸传感器
  • 2.3Ω/2.7Ω (典型值)驱动器导通电阻
  • 70mW @ 100mA (典型值)功耗(C/Q和DO驱动器均驱动时)
• 高度可配置、高度集成减少SKU
  • 辅助24V数字输出和输入
  • 可选驱动器电流：50mA至250mA
  • SPI/Pin控制接口，用于配置和监测
  • 多路复用SPI/UART接口选项
  • 5V和3.3V线性调节器
  • 可选外部电阻支持较高调节器负载能力
  • 集成LED驱动器
• 可选驱动集成保护，支持可靠的通信
  • 接口和电源引脚具有65V绝对最大额定值，支持灵活的TVS保护
  • 9V至60V工作电压
  • 尖峰脉冲滤波器，改善突发弹跳和噪声
  • 热关断自动重试
  • 热插拔电源保护
  • 全部传感器接口输入/输出具有极性反接保护
  • -40°C至+125°C工作温度范围

产品详情和应用

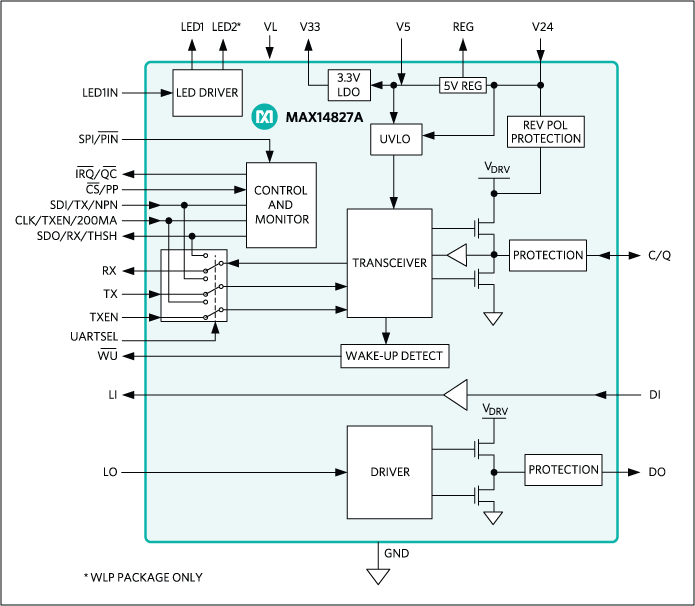

MAX14827A集成驱动器和调节器等工业传感器中常见的高压功能。MAX14827A具有两个低功耗驱动器，带有有源极性反接保护。器件的额定工作电压范围为24V至高达60V。由于高电压容限允许使用微型TVS，简化了瞬态保护。

器件具有灵活的控制接口。引脚控制逻辑输入允许配合不使用微控制器的开关传感器工作。对于使用微控制器的传感器，提供具有全面诊断功能的SPI接口。对于IO-Link操作，提供3线UART接口，允许连接微控制器UART。并且，多路复用UART/SPI选项允许一路串行微控制器用于共享SPI和UART接口。

器件包括板载3.3V和5V线性调节器，用于低噪声模拟/数字电源轨。

MAX14827A采用(4mm x 4mm) 24引脚TQFN封装和(2.5mm x 2.5mm) 25引脚晶圆级封装(WLP)，工作在-40°C至+125°C扩展级温度范围。

应用

• 工业传感器
• IO-Link传感器和执行器
• 安全应用
