ADI亚德诺 ADN2526 产品介绍

2026-03-09 0次

特性

3.3 V工作电压
工作速率最高达11.3 Gbps
上升/下降时间：24 ps（典型值）
输出传输线路采用完全后部端接
驱动电阻为5 Ω至50 Ω的TOSA
偏置电流范围：10 mA至100 mA

差分调制电流范围：10 mA至80 mA
电压输入控制偏置和调制电流
数据输入灵敏度：150 mV峰峰值差分
自动激光关断(ALS)
交叉点调整(CPA)
欲了解更多特性，请参考数据手册

产品详情和应用

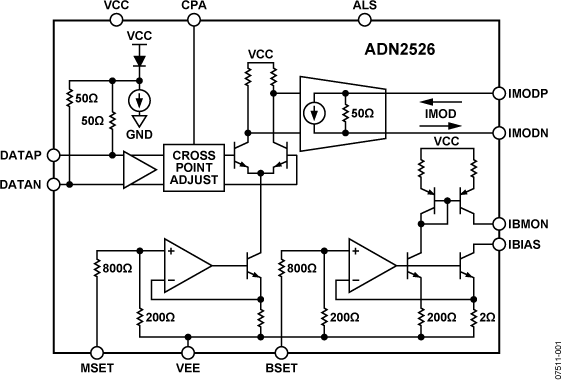

ADN2526是一款激光二极管驱动器，旨在对差分电阻为5 Ω至50 Ω的封装激光二极管进行直接调制。ADN2526的有源后部端接可吸收来自输出传输线路TOSA端的信号反射，即使输出传输线路TOSA端的端接明显不妥，也能实现出色的光眼质量。ADN2526为SFP+ MSA-兼容器件。激光二极管一般封装在引脚数量较少的光学子模块中，该器件的小尺寸封装和增强型ESD保护为这种紧凑的模块提供了较佳解决方案。

调制和偏置电流可通过MSET和BSET控制引脚进行编程。用户可以用控制电压驱动这些引脚，从而灵活地实施各种平均光功率和消光比控制方案，包括闭环或查找表控制。该器件具有自动激光关断(ALS)特性，用户可以用LVTTL逻辑源驱动ALS引脚，以接通或断开偏置与调制电流。

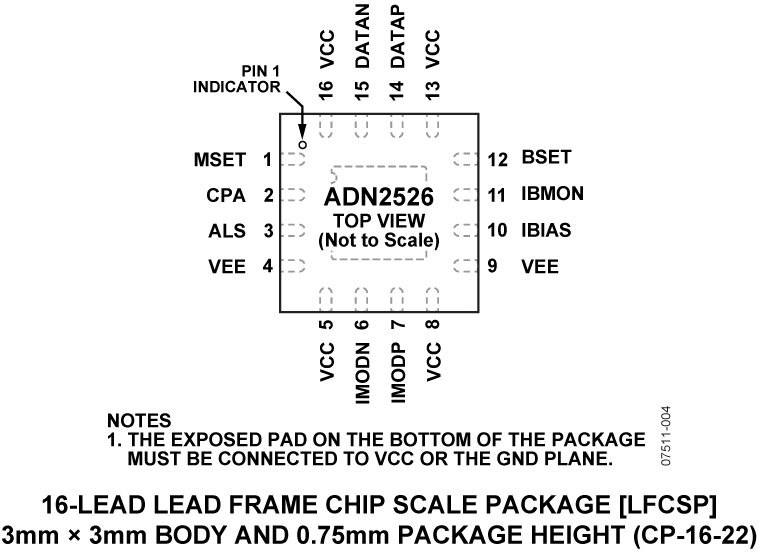

这款产品采用节省空间的3 mm × 3 mm LFCSP封装，额定温度范围为−40°C至+85°C。

应用

SONET OC-192和SDH STM-64光收发器
10 Gb 光纤通道收发器
10 Gb 以太网光收发器
SFP+/XFP/X2/XENPAK/XPAK/MSA 300 光模块
