特性

产品详情和应用

AD7306 线路驱动器/接收器是一款5 V 单芯片产品，可提供 TTL 信号电平与双标准 EIA RS-232 / RS-422 信号电平之间的接口。该器件内置 2 个 RS-232 驱动器、1 个 RS-422 驱动器、1 个 RS-232 接收器以及 1 条可配置为 RS-232 或 RS-422 的接收器路径。

内置电荷泵电压转换器有助于采用 +5 V 单电源供电。该电荷泵提供 ±10 V 电平，从而无需外部双极性电源便可产生 RS-232 输出电平。

高效电荷泵设计允许采用非极化的小型 0.1 mF 电容工作。与使用最高 10 mF 电容的传统产品相比，这可节省相当大的印刷电路板空间。电荷泵输出电压也可以用来为需要双电源的外部电路供电。

RS-232 通道适合通信速率最高达 100 kHz 的应用，RS-422 通道适合最高达 5 MHz 的高速通信。RS-422 发射器互补输出匹配严格，互补输出之间的时序偏斜很低，这通常是达到严格系统时序性能的基本要求。

所有输入均有 ESD 保护，所有驱动器均有输出较高的源电流和吸电流能力，并且提供内部保护电路，以防输出短路。一个外延层用来防止闩锁。

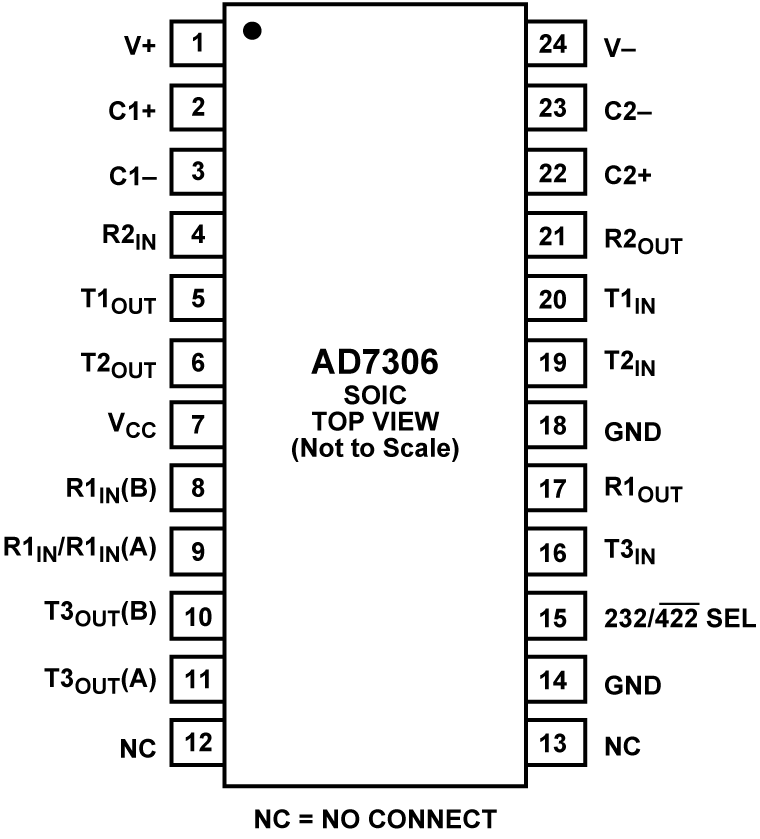

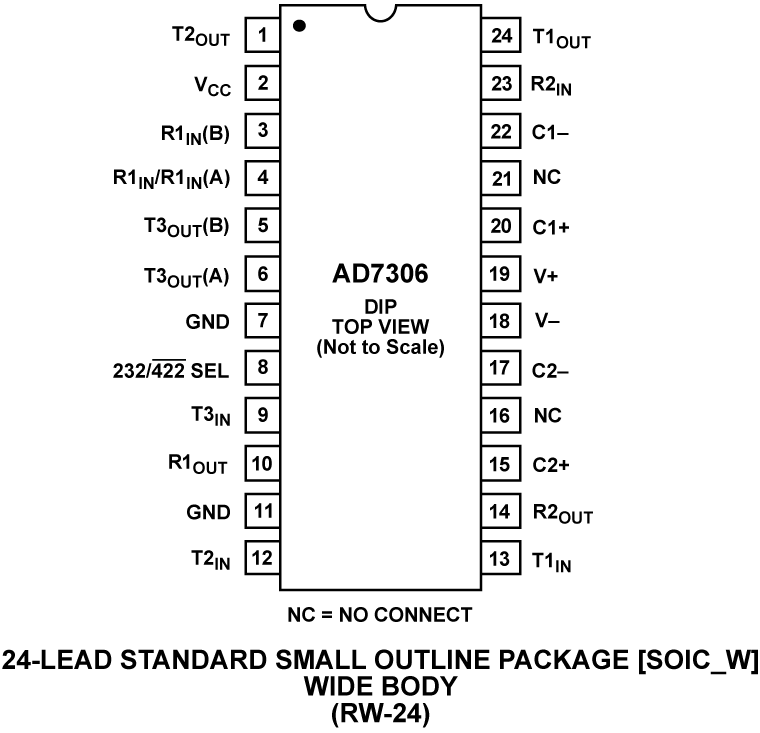

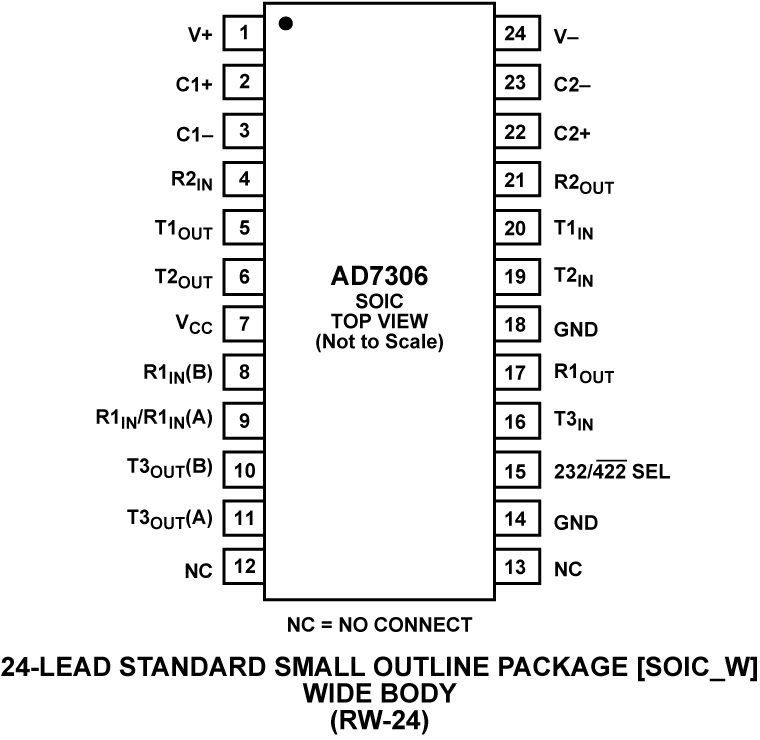

该器件提供 24 引脚 SOIC 和 24 引脚 DIP 两种封装。

应用

• DTE-DCE 接口
• 分组交换
• 局域网
• 数据集中
• 数据多路复用器
• 综合业务数字网(ISDN)
