ADI亚德诺 HMC858 产品介绍

2026-03-09 0次

特性

支持高数据速率：高达14 Gbps
差分或单端工作
快速上升/下降时间：19 / 20 ps
低功耗：221 mW（典型值）

可编程差分
- 输出电压摆幅：500 - 1300 mVp-p
传输延迟：87 ps
单电源：-3.3 V
24引脚4x4 mm SMT陶瓷封装：16 mm²

产品详情和应用

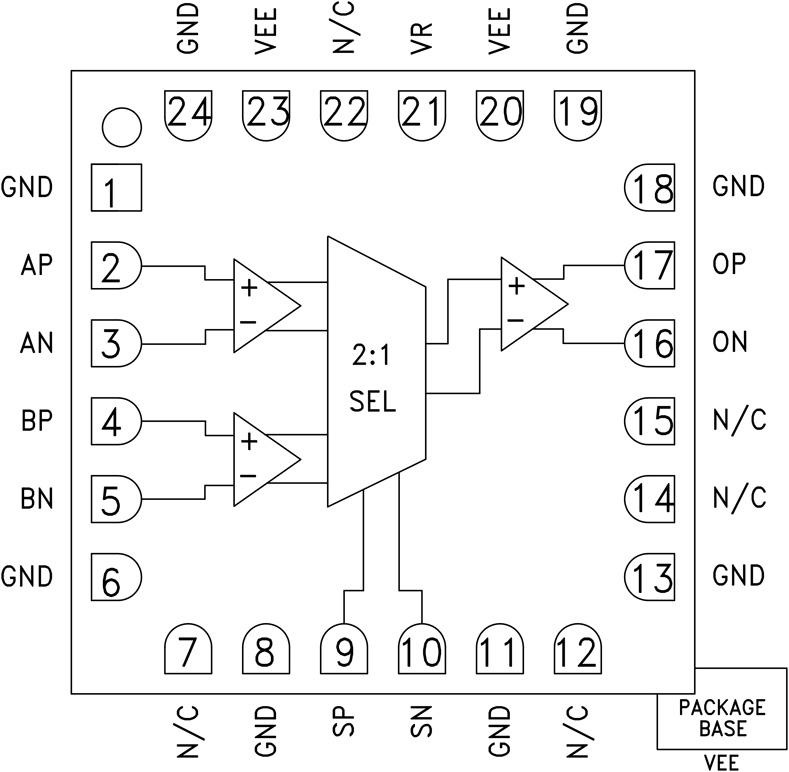

HMC858LC4B是一款2:1选择器，设计支持高达14 Gbps数据传输速率和高达14 GHz选择器端口工作频率。该选择器在所选端口置位时将两个单端输入中的一个路由至差分输出。 HMC858LC4B还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC858LC4B的所有差分输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 HMC858LC4B的输出可采用差分或单端配置工作。输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC858LC4B采用-3.3V DC单电源供电，提供符合RoHS标准的4x4 mm SMT陶瓷封装。

应用

高达14 Gbps的2:1多路复用器
16G光纤通道
串行数据传输高达14 Gbps
冗余路径切换
内置测试
宽带测试和测量
