ADI亚德诺 LTC1345 产品介绍

2026-03-09 0次

特性

单芯片可提供所有 V.35 差分时钟和数据信号
单 5V 工作电源运作
软件可选的数据终端设备 (DTE) 或数据通讯设备 (DCE) 配置
发送器和接收器可承受重复的 ± 10kV ESD 脉冲
关断方式将 I_CC 降至 1µA (典型值)
10M 波特传送速率
当禁止、停机或断电时，发送器保持高阻抗
符合 CCITT V.35 规格
发送器设有短路保护措施

产品详情和应用

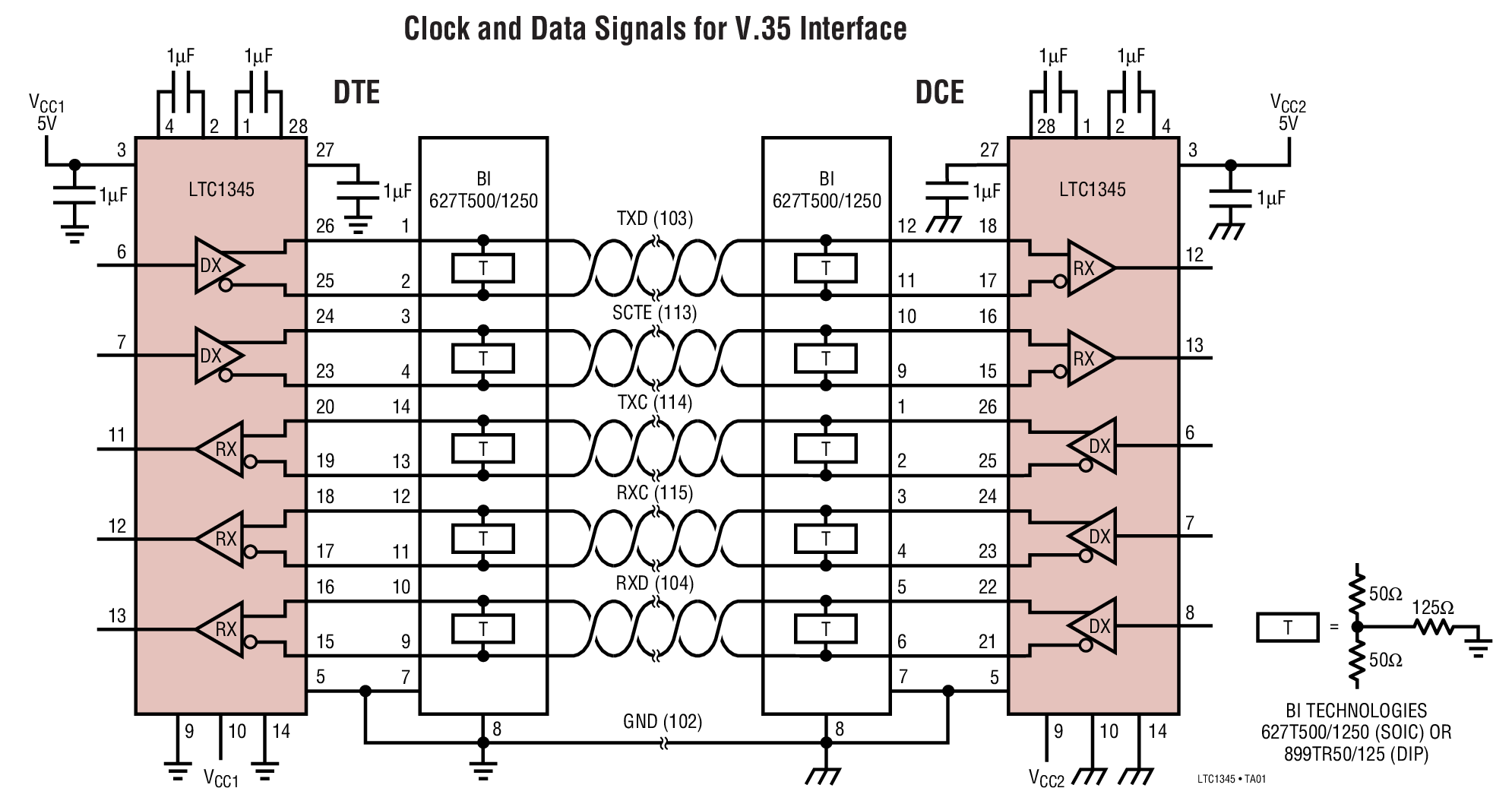

LTC^{^®}1345 是一个采用单 5V 电源来为 V.35 接口提供差分时钟和数据信号的单片收发器。与一个外部电阻终端网络和一个控制信号的 LT^{^®}1134A RS232 收发器配合，LTC1345 可形成一个采用单 5V 工作电源的完整低功耗 DTE 或 DCE V.35 接口端口。

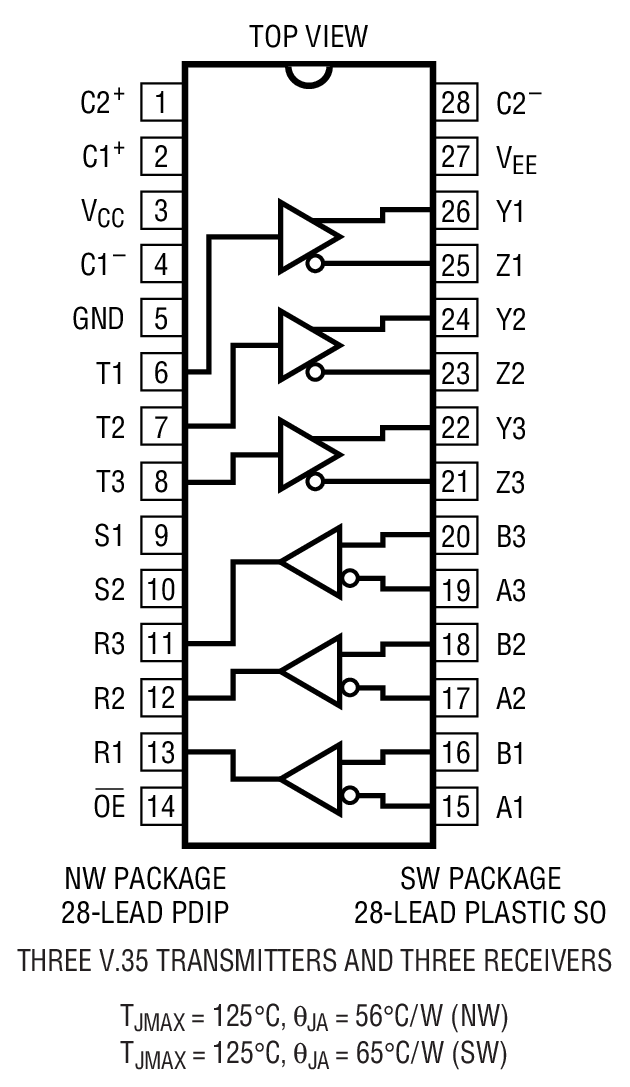

LTC1345 具有三个电流输出差分发送器、三个差分接收器和一个电荷泵。该收发器可针对 DTE 或 DCE 操作进行配置，或采用两个选择引脚使之停机。在停机方式下，电源电流被减至 1µA。

该收发器操作可高达 10M 波特。所有的发送器均具备短路保护功能，而一个接收器输出使能引脚允许接收器输出被强制进入高阻抗状态。发送器输出和接收器输入均具有 ±10kV ESD 保护功能。电荷泵通过采用三个外部 1µF 电容器以稳定一个 V_EE 输出。

Applications

调制解调器
电信
数据路由器
