ADI亚德诺 DS2149 产品介绍

2026-03-09 0次

特性

完全集成的线路接口单元(LIU)

引脚兼容于LXT362

同时支持远程和短程工作

无晶振抖动抑制器

抖动抑制器可编程为发送或接收通道

符合ANSI T1.102, T1.403, T1.408以及AT&T 62411

有效接收灵敏度为0dB至-36dB，允许器件使用在最长6k英尺的0.63mm (22AWG)电缆上

支持五种短程线路补偿设置

0dB至-22.5dB的四种CSU滤波器

发送/接收性能监视器，提供驱动器失效、监视器开路和信号丢失指示输出

双极性或NRZ接口

可编程B8ZS编码/解码

QRSS发生器/检测器

本地、远端和模拟环回

带内上环与下环代码的产生与检测

通过串行接口访问控制寄存器

产品详情和应用

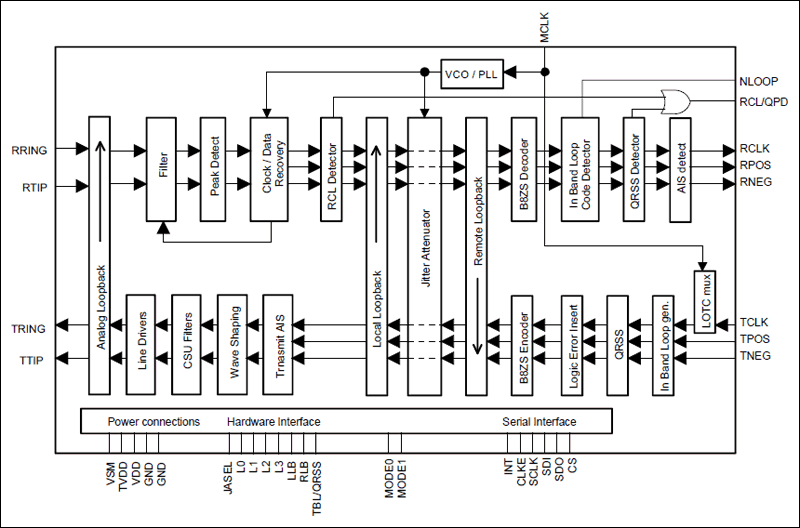

DS2149是一款完整的T1线路接口单元(LIU)，适用于远程或短程应用。接收灵敏度可以根据输入信号自动调整，可分别限制在-18dB、-26dB或-36dB。该器件可产生0dB、-7.5dB、-15dB和-22.5dB的DSX-1或CSU线路匹配。片上无晶振抖动抑制器需要一个1.544MHz参考时钟。抖动抑制器FIFO的深度可选为32位或128位，并可以被放置在发送或接收数据通道。DS2149具有诊断能力，如环回与QRSS模板的产生与检测。该器件还能够产生与检测AT&T 62411规定的带内上环与下环代码。可通过串行接口进行配置，或者由硬件模式控制它的工作模式。该器件完全符合所有最新的T1规范，包括ANSI T1.102-1999，ANSI T1.403-1999，ANSI T1.408，以及AT&T 62411。

应用

信道备份
信道服务单元(CSU)
数据服务单元(DSU)
复用器
路由器/交换机
路由器/交换机
T1/E1测试设备
