ADI亚德诺 MAX24101 产品介绍

2026-03-09 0次

特性

1Gbps至15Gbps线性均衡器
提高高频信号电平，有助于Rx DFE满足BER指标要求
与CDR方案相比，具有低功耗、低成本、小尺寸
透传链路序列、OOB和空闲
即插即用—设置控制引脚(所有通道设置相同)，或通过I²C总线独立控制每个通道
I²C菊链，可寻址63片IC
可选择EQ峰值范围：+6dB - +19dB@7.5GHz
可选择平坦增益范围：-2.9dB - +1.7dB
可选择输出线性摆幅：700mV_P-P - 1000mV_P-P
超低参考噪声< 1mV_RMS
数据速率和编码相结合
输入回波损耗优于16dB (7.5GHz，典型值)
不使用时，可控制关断，节省功耗
4mm x 13mm FCLGA封装
2.5V单电源供电
每通道功耗131mW (700mV_P-P输出)

产品详情和应用

MAX24101能够在接收器的均衡反馈判决(DFE)电路中恢复高频信号，补偿背板和电缆信道的高频损耗，使得DFE接收器满足BER指标。速率高达15Gbps时，MAX24101可以工作在FR4或电缆信道，补偿7.5GHz下高达30dB的高频损耗。线性传输函数对DFE均衡适配器提供透传，使得DFE自适应跟踪温度和通道条件的变化。

器件与DFE一起集成到串行器/解串器(SERDES)，可提高系统设计裕量，而非单纯再生信号。与输出级限幅的传统均衡器不同，该器件保留了通道的线性特性，使得DEF在整个传输通道工作在线性状态，从而在改善信噪比(SNR)的同时扩展传输距离。在远距离传输中，器件提供高达19dB的总体补偿，缩短了距离DFE接收器的传输通道。

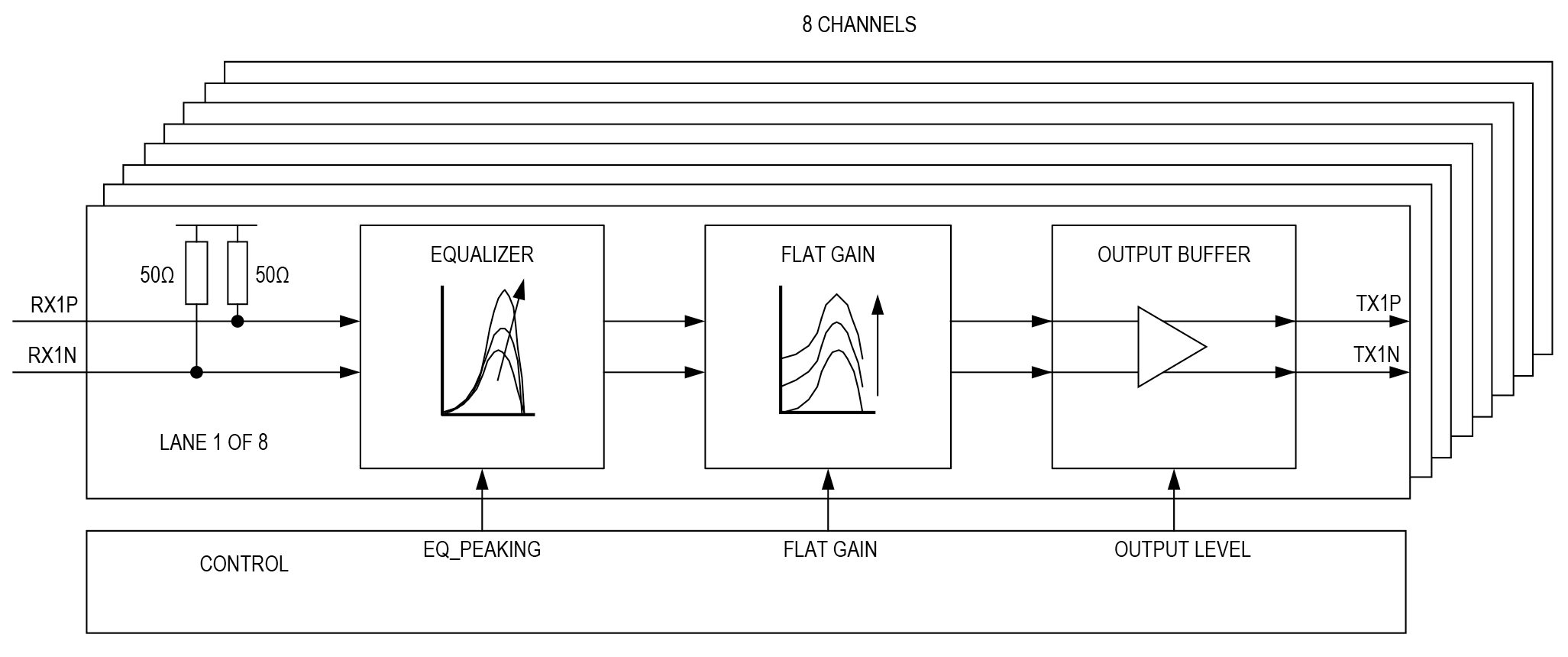

器件集成了8个通道，采用节省空间的4mm x 13mm、FCLGA封装。

应用

12.5Gbps四通道XAUI互联
12Gbps SAS III
14Gbps 16G光纤通道
1Gbps至15Gbps高速背板/电缆传输
