特性

• 提供SFP参考设计
• 输入灵敏度：4 mV峰峰值
• 上升/下降时间：80 ps
• CML输出：700 mV峰峰值（差分）
• 接收信号强度指示(RSSI)：SFF-8472兼容平均功率测量
• 可编程LOS检测器：3.5 mV至35 mV
• 单电源供电：3.3 V
• 低功耗：145 mW

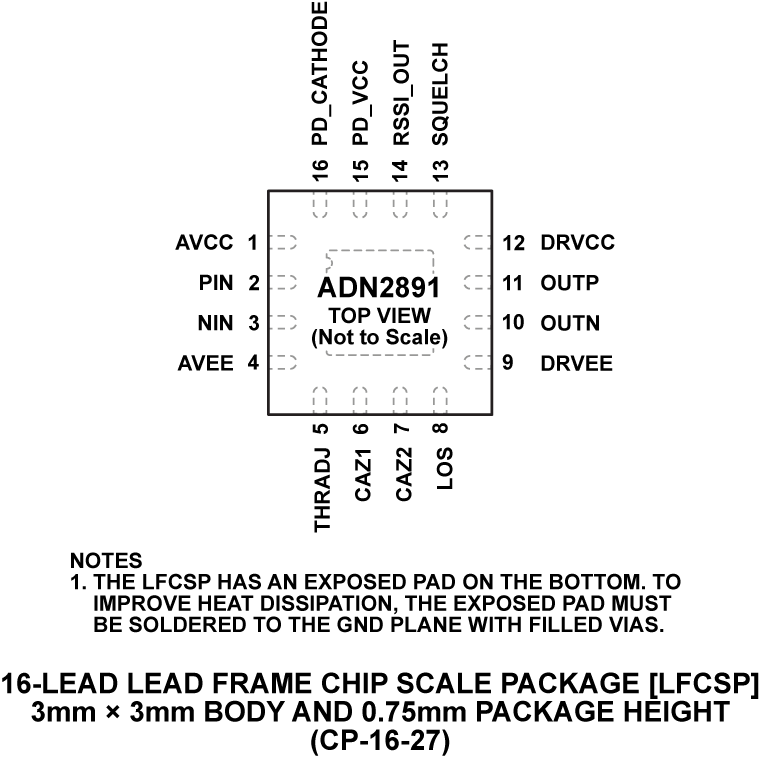

• 采用节省空间的16引脚、3 mm x 3 mm LFCSP封装
• 扩展的温度范围：-40°C至95°C
• 提供SFP参考设计

产品详情和应用

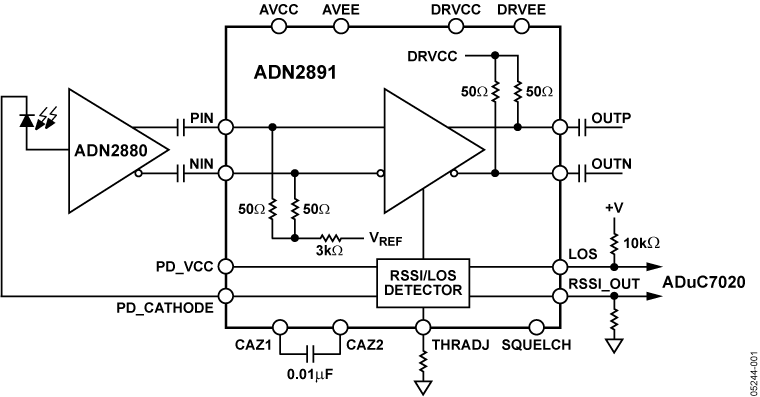

ADN2891是一款3.2 Gbps限幅放大器，集成了信号丢失(LOS)检测电路和接收信号强度指示器(RSSI)。该器件针对SONET、千兆以太网(GbE)和光纤通道光电转换应用进行了优化。ADN2891具有4 mV p-p差分输入灵敏度，接受高达2.0 V p-p的差分输入过载电压。ADN2891支持具有受控上升和下降时间的电流模式逻辑(CML)输出。

通过利用光电二极管监控偏置电流，片内RSSI检测器可测量接收到的平均功率，并在光电二极管的整个有效输入范围内提供2%线性度（典型值）。片内RSSI检测器利用SFF-8472兼容光收发器，而无需外部RSSI检测器电路。

其他特性包括可编程信号丢失(LOS)检测器和输出静噪。

ADN2891采用3 mm × 3 mm、16引脚LFCSP封装。

应用

• SFP/SFF/GBIC光收发器
• OC-3/OC-12/OC-48、GbE、光纤通道(FC)接收器
• 10GBASE-LX4收发器
• WDM应答器
