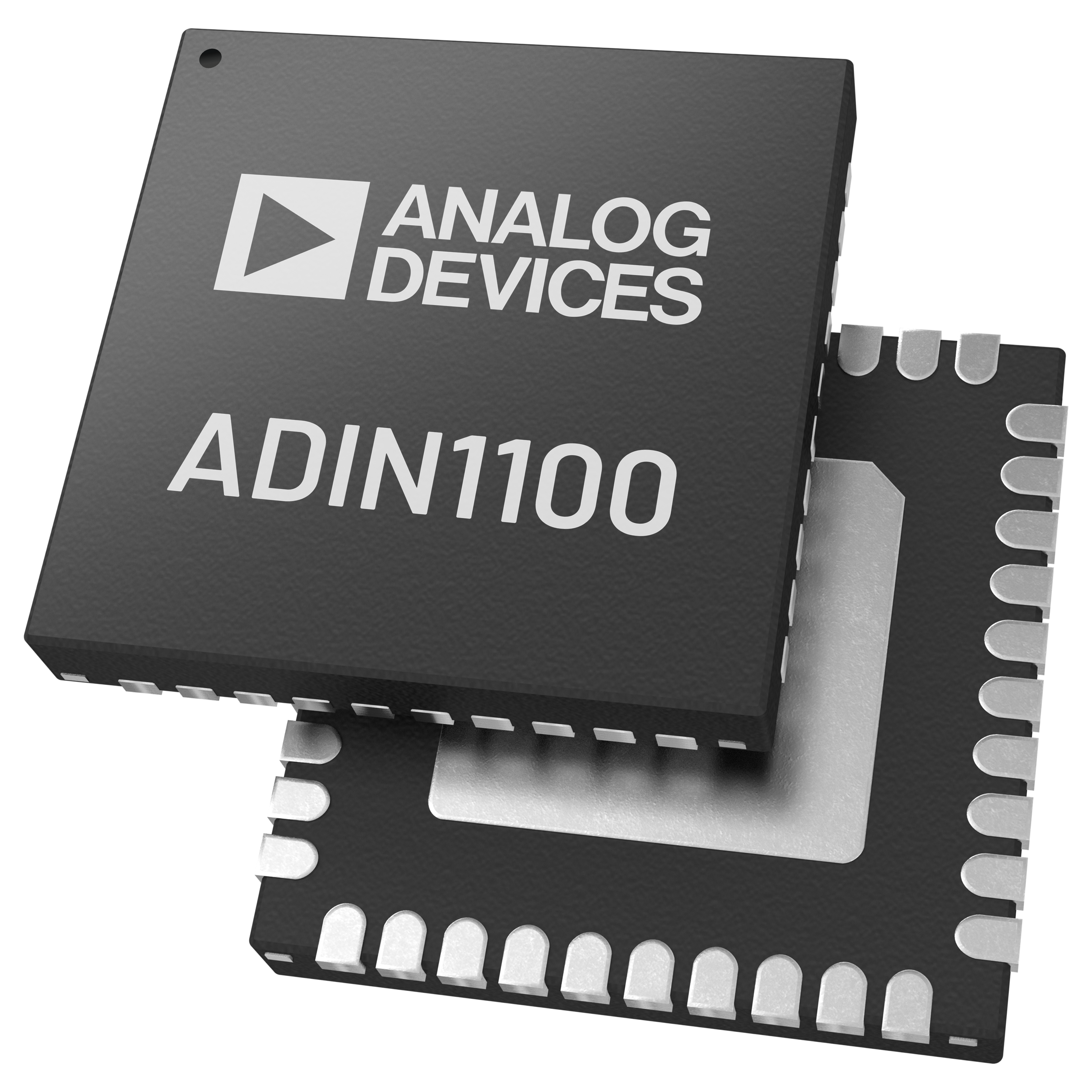

ADI亚德诺 ADIN1100 产品介绍
2026-03-09
0次
特性
- 符合10BASE-T1L IEEE 802.3cg-2019标准要求
- 电缆延伸范围高达1700 m，支持1.0 V p-p和2.4 V p-p
- 支持1.0 V p-p和2.4 V p-p发送电平
- 支持本质安全应用
- 低功耗：39 mW（双电源，1.0 V p-p）
- 诊断
- 具有TDR的电缆故障检测
- 具有MSE的链路质量指示器
- 帧生成器和检查器
- 多种环回模式
- IEEE测试模式支持
- MII、RMII和RGMII MAC接口
- MDIO管理接口
- 使用引脚绑定的非托管配置包括
- 25 MHz晶振或外部时钟输入（RMII为50 MHz）
- 采用1.8 V或3.3 V单电源或双电源供电
- MAC接口VDDIO电源电压：3.3 V、2.5 V或1.8 V
- 集成电源监控和POR
- EMC测试标准
- IEC 61000-4-4 EFT (±4 kV)
- IEC 61000-4-2 ESD（±4 kV接触放电）
- IEC 61000-4-2 ESD（±8 kV空气放电）
- IEC 61000-4-5浪涌(±4 kV)
- IEC 61000-4-6传导抗扰度(10 V/m)
- IEC 61000-4-3辐射抗扰度（A类）
- EN 55032电磁辐射骚扰（B类）

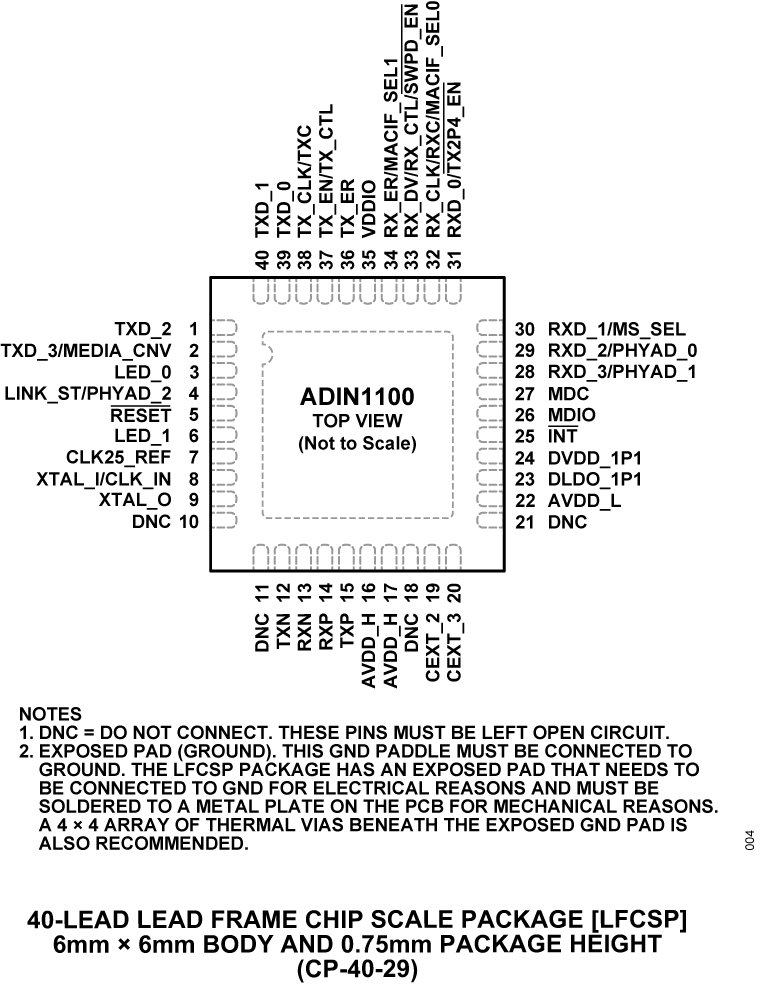

- 小型封装：40引脚、6 mm x 6 mm LFCSP封装
- 温度范围
- 工业：−40°C至+85°C
- 扩展：-40°C至+105°C
产品详情和应用

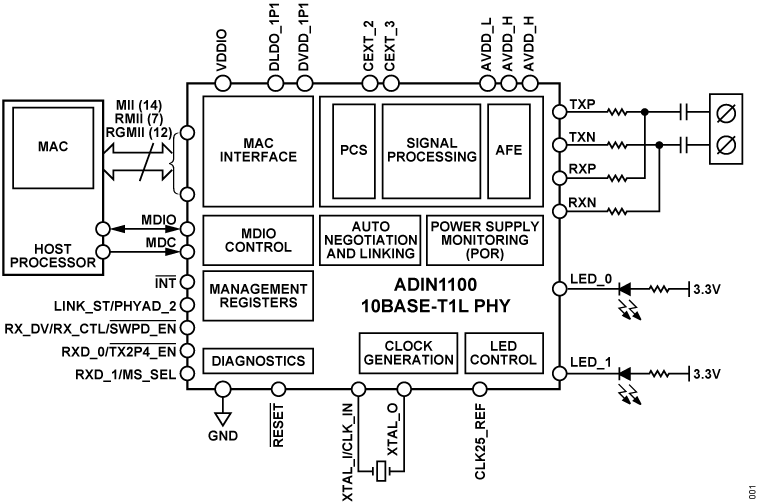

ADIN1100是一款低功耗单端口10BASE-T1L收发器，专为工业以太网应用而设计，符合IEEE®802.3cg-2019标准™ 以太网标准，用于长距离10Mbps单对以太网（SPE）。ADIN1100将以太网PHY核心与所有相关的模拟电路、输入和输出时钟缓冲、管理接口控制寄存器和子系统寄存器以及MAC接口和控制逻辑集成在一起，以管理复位、时钟控制和引脚配置。
ADIN1100支持长达1700米的电缆，并启用了自动协商，具有39 mW的超低功耗。
PHY核心支持IEEE 802.3cg标准中定义的1.0V p-p工作模式和2.4V p-p操作模式，可以从1.8V或3.3V的单个电源轨工作，较低电压选项支持1.0V p-p传输电压电平。
ADIN1100具有集成的电压供应监控电路和上电复位（POR）电路，以提高系统级的鲁棒性。
MDIO接口是用于主机处理器或MAC与ADIN1100之间通信的2线串行接口，从而允许访问PHY核心管理寄存器中的控制和状态信息。该接口与IEEE 802.3标准第22条和第45条管理框架结构兼容。
应用
- 过程控制
- 工厂自动化
- 建筑自动化
- 现场仪表和开关
