特性

• 提供SFP参考设计
• 输入灵敏度：3 mV峰峰值
• 上升/下降时间：65 ps
• 带宽选择支持多速率1x/2x/4x FC模块
• 可选LOS输出翻转支持SFF
• CML 输出：700 mV峰峰值（差分）
• 可编程LOS检测器：3 mV至45 mV
• 接收信号强度指示(RSSI)
  • SFF-8472兼容平均功率测量
• 单电源供电：3.3 V
• 低功耗：160 mW

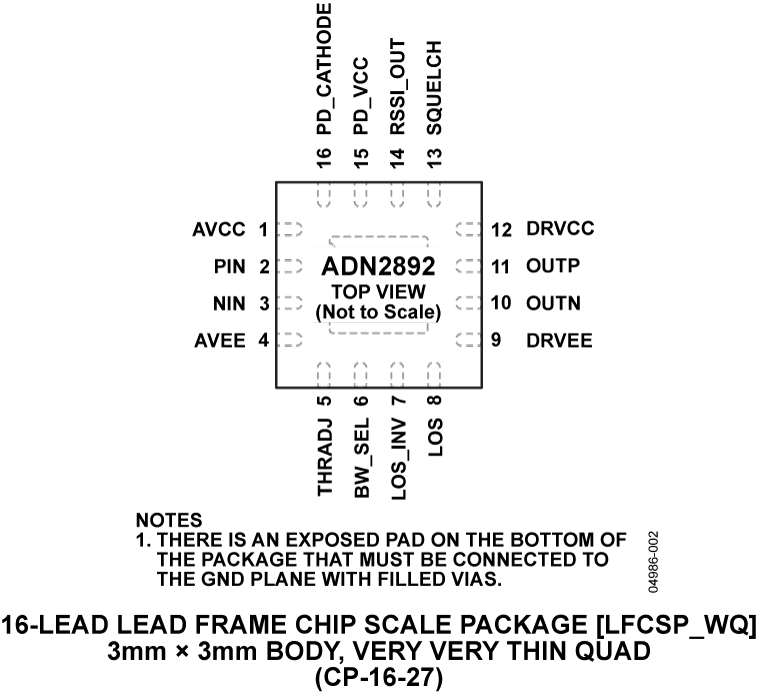

• 采用节省空间的16引脚、3 mm x 3 mm LFCSP封装
• 扩展的温度范围：-40°C至95°C
• 提供SFP参考设计

产品详情和应用

ADN2892是一款高增益限幅放大器，针对光纤通道和千兆以太网(GbE)光接收器应用进行了优化。它可接受最高2.0 V峰峰值的差分输入电平，差分输入灵敏度为3 mV峰峰值。该器件提供以下接收器功能：量化和信号丢失(LOS)检测。

ADN2892具有片内可选滤波器，可将限幅放大器的带宽降至1.5 GHz，以便滤除采用CD激光器的传统1 Gb/s光纤通道发射器的张弛振荡。带宽降低后，较低数据速率时（如多速率模块中的1xFC和1GbE等）的光接收灵敏度裕量也会提高。

该限幅放大器还能直接测量光电二极管电流，从而获得平均接收功率；在整个接收器输入范围内，测量精度优于1 dB。这样，SFF-8472兼容光收发器中便不需要外部平均接收功率检测电路。

ADN2892限幅放大器采用3.3 V单电源供电，功耗很低，提供节省空间的3 mm x 3 mm、16引脚LFCSP引脚架构芯片级封装。

应用

• SFP/SFF/GBIC光收发器
• 1x/2x/4x 多速率光纤通道接收器
• LX4
• WDM 应答器
