特性

• 集成终端电阻省掉了四个外接电阻(MAX9122)
• 流通引脚排列
  • 简化了PCB布局
  • 减少了串扰
• 引脚兼容于DS90LV048A
• 保证500Mbps数据速率
• 300ps脉冲扭曲(最大)
• 符合ANSI TIA/EIA-644 LVDS标准
• +3.3V单电源
• 安全失效电路

产品详情和应用

MAX9121/MAX9122四路低压差分信号(LVDS)差分线接收器，尤其适合于那些要求高数据速率、低功耗和低噪声的应用。通过大约100Ω可控阻抗的传输介质，MAX9121/MAX9122保证数据接收速度高达500Mbps (250MHz)。传输介质可以是印刷电路板覆铜线或电缆。

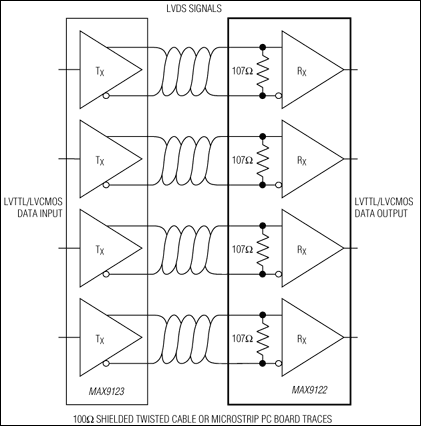

MAX9121/MAX9122接收四路LVDS差分输入，转换为对应的LVCMOS输出。MAX9122具有集成的并联终端电阻(标称值107Ω)，从而省掉了四个必需的分立电阻，减小了分支连线长度。MAX9121具有高阻输入，当用于点对点连接时，需要外接终端电阻。

这些器件支持0.05V至2.35V的宽共模电压输入范围，从而允许驱动器和接收器之间存在地电位差和共模噪声。当输入开路时，或输入无驱动和短路或并联断路时，安全失效特性将设置高输出。EN和/EN输入端控制高阻抗输出。所有四路接收器共用该使能信号。输入符合ANSI TIA/EIA-644 LVDS标准。流通引脚排列简化了PCB的布线，且通过分开LVDS输入和LVCMOS输出，减少了串扰。MAX9121/MAX9122工作于+3.3V单电源，满足-40°C至+85°C的工作温度范围。这些器件提供16引脚TSSOP和SO封装。对于具有流通引脚排列的四路LVDS线驱动器，请参考MAX9123的数据资料。

应用

• 上/下路复用器
• 背板与互连应用
• 蜂窝电话基站
• 时钟/数据分配
• 数字复印机
• 数字交叉连接
• DSLAM
• 激光打印机
• 网络路由器和交换机
