• 低功率：I_CC = 7mA (典型值)
• 专为 RS485 或 RS422 应用而设计
• 单 5V 电源
• -7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
• 60mV 典型输入迟滞
• 接收器在三态或电源关断的情况下保持高阻抗
• 28ns 典型接收器传播延迟

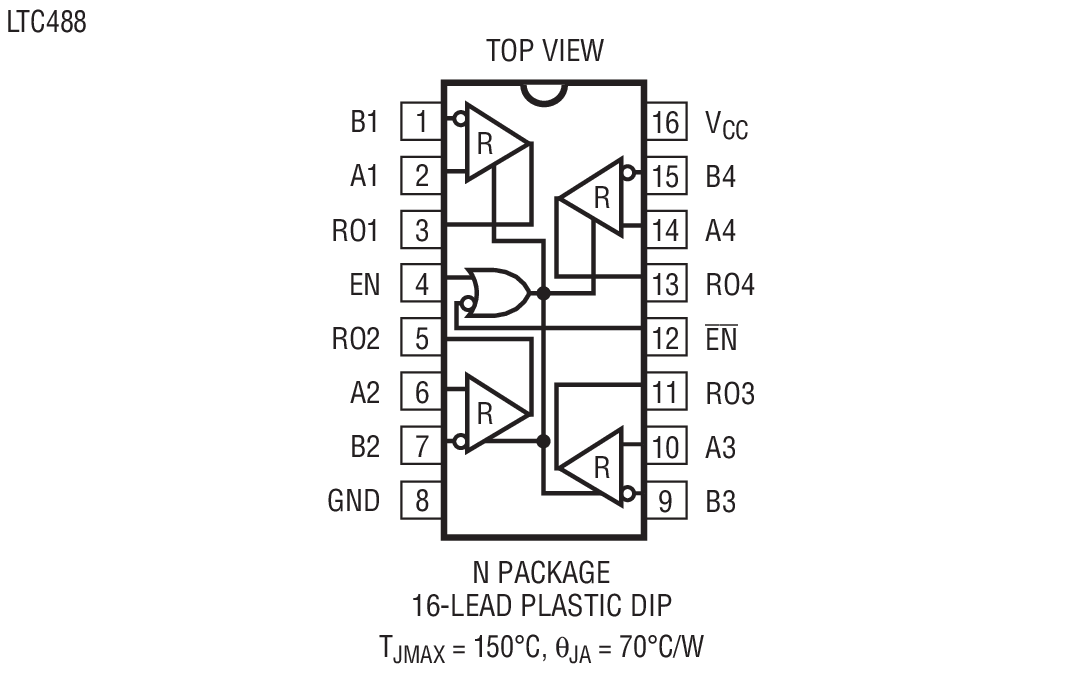

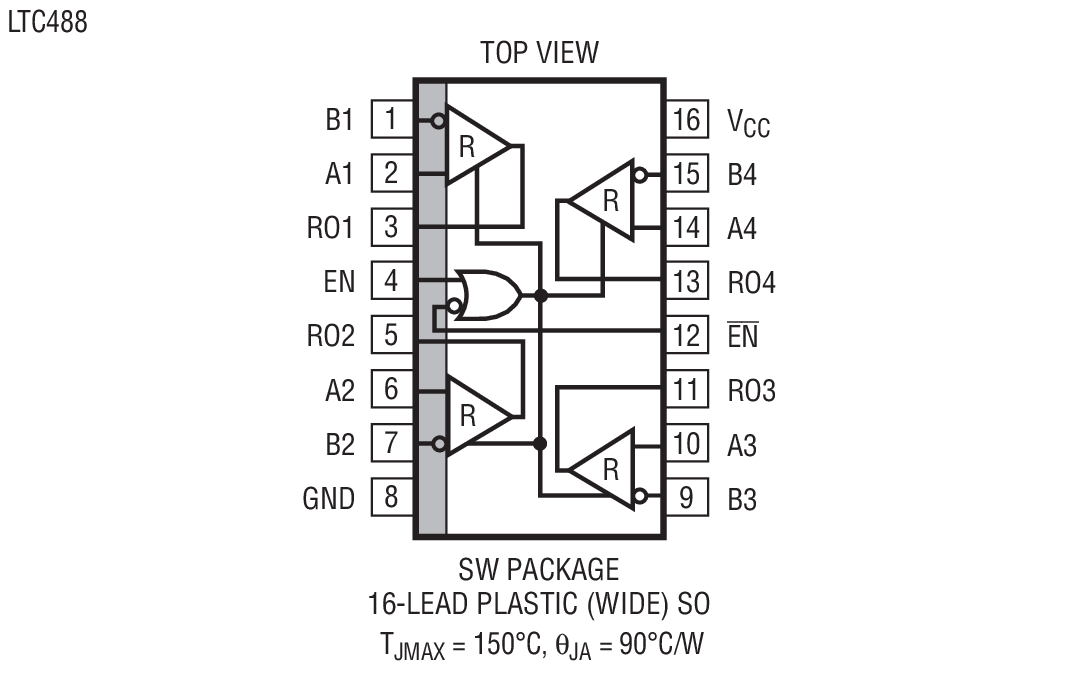

• 引脚与 SN75173 兼容 (LTC488)

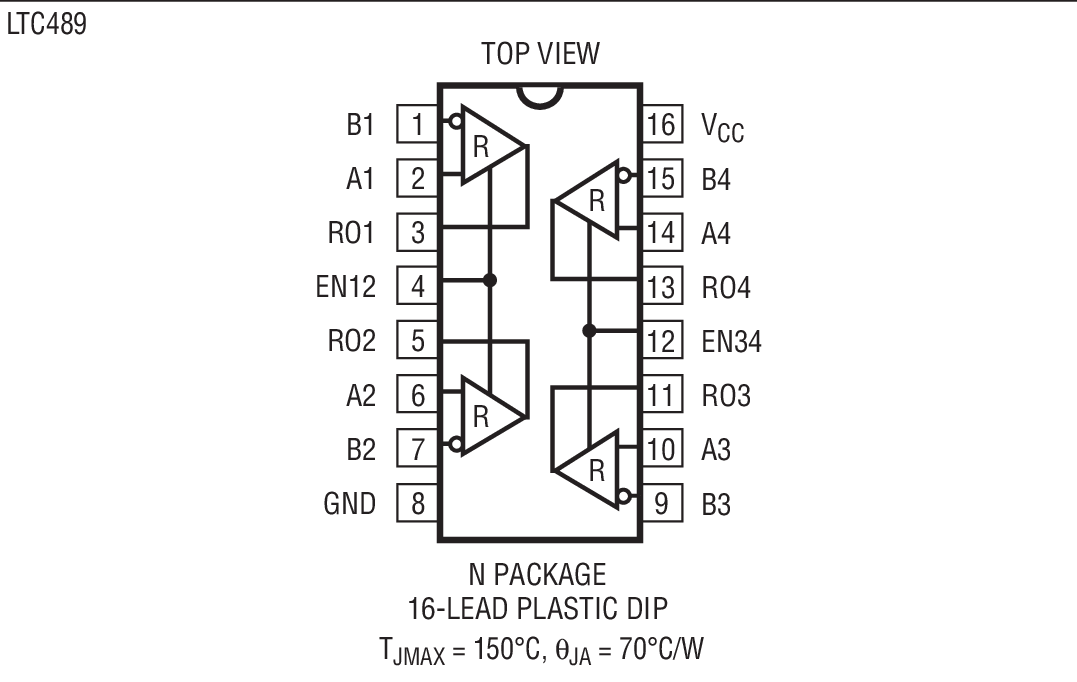

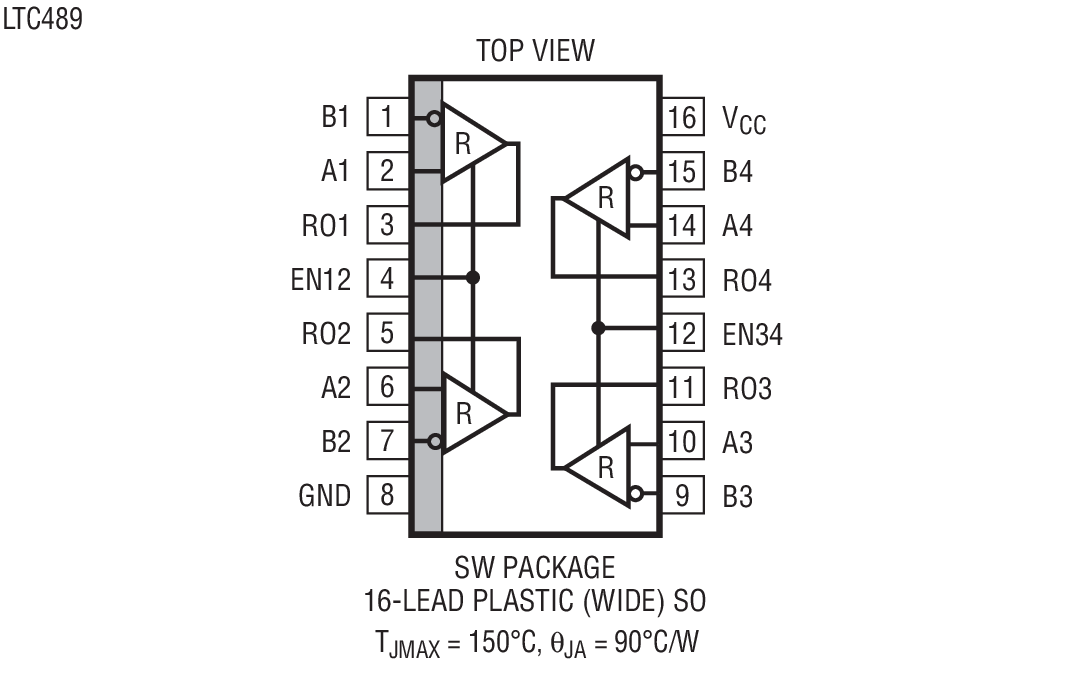

• 引脚与 SN75175 兼容 (LTC489)

产品详情和应用

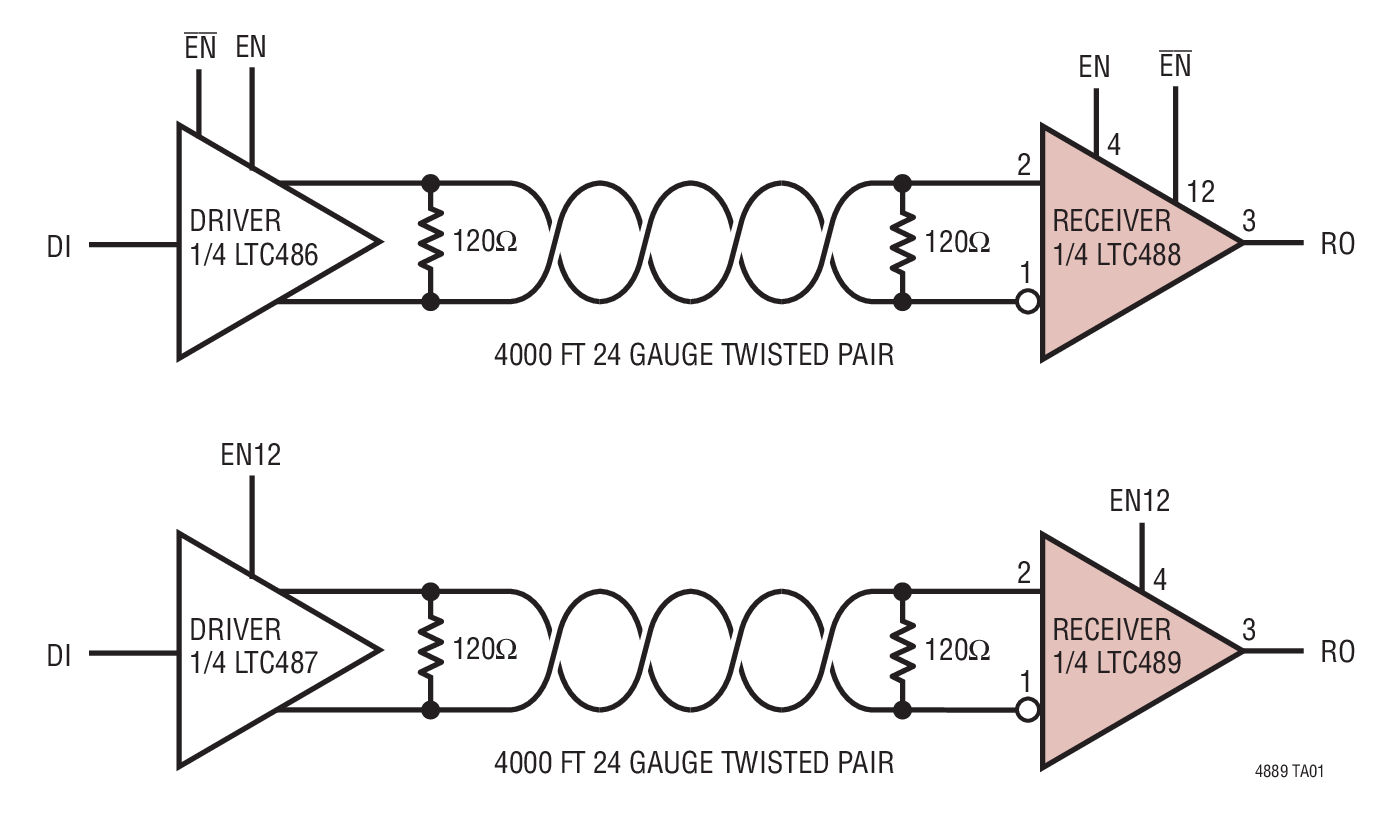

LTC^®488 和 LTC499 是低功率差分总线/线路接收器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 -7V)。它们也符合 RS422 的要求。

与其双极型同类设计相比，CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD 损害的坚固性。

该接收器具有三态输出，且接收器输出在整个共模范围内保持高阻抗。

这款接收器具有一种故障保险功能，它可在输入被置于开路状态时确保一种高输出状态。

该器件的 AC 和 DC 规格均在 4.75V 至 5.25V 的电源电压范围内得到保证。
