特性

• 增强型ESD保护：
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2，接触放电
  • ±15kV——IEC 1000-4-2，气隙放电
• ESD事件期间不会发生闩锁
• 低电源电流：350µA
• 提供输入迟滞和时域滤波，无需进行外部滤波
• 输入阈值稳定
• 与MC1489、MC14C89、SN75189、SN75C189、DS1489和DS14C89引脚兼容

产品详情和应用

MAX1489E四通道、低功耗线路接收器专为恶劣环境中的EIA/TIA-232、EIA/TIA-562和CCITT V.28通信而设计。每个接收器输入都受到保护，可防止±15kV静电放电(ESD)冲击。这些输入支持±25V范围并具有迟滞和时域滤波功能。提供TTL和CMOS兼容输出。MAX1489E可确保数据速率达到120kbps。电源电流典型值为350µA。

MAX1489E与MC1489、MC14C89、SN75189、SN75C189、DS1489和DS14C89引脚兼容，采用14引脚塑料DIP和SO封装。

应用

• 符合IEC 1000-4-2（以前的IEC 801-2）或±15kV ESD保护要求的设备

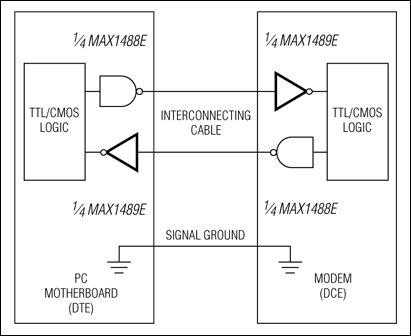

• 数据终端设备(DTE)与数据电路终端设备(DCE)接口
• 调制解调器
• PC主板
