ADI亚德诺 ADN4666 产品介绍
2026-03-09
0次
特性
- 接收器输入引脚提供±8 kV ESD IEC 61000-4-2接触放电保护
- 转换速率:400 Mbps (200 MHz)
- 通道间偏斜:100 ps(典型值)
- 差分偏斜:100 ps(典型值)
- 传播延迟:3.3 ns(最大值)
- 3.3 V 电源
- 关断时为高阻抗输出
- 欲了解更多特性,请参考数据手册。
产品详情和应用

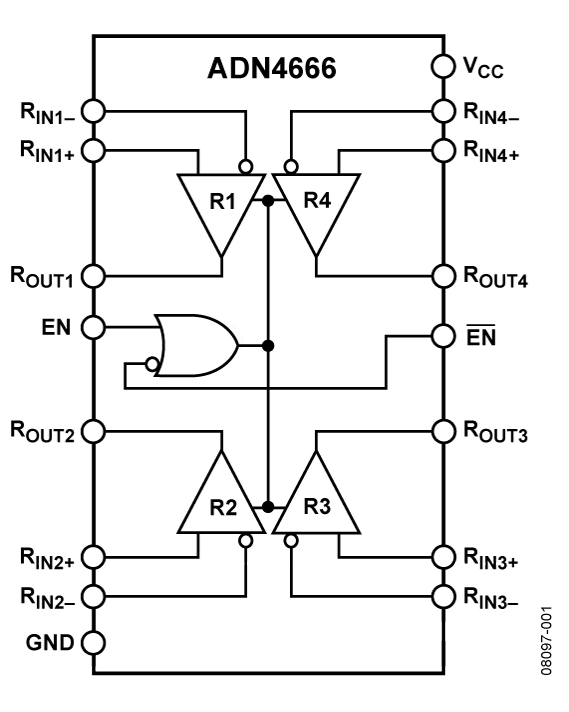

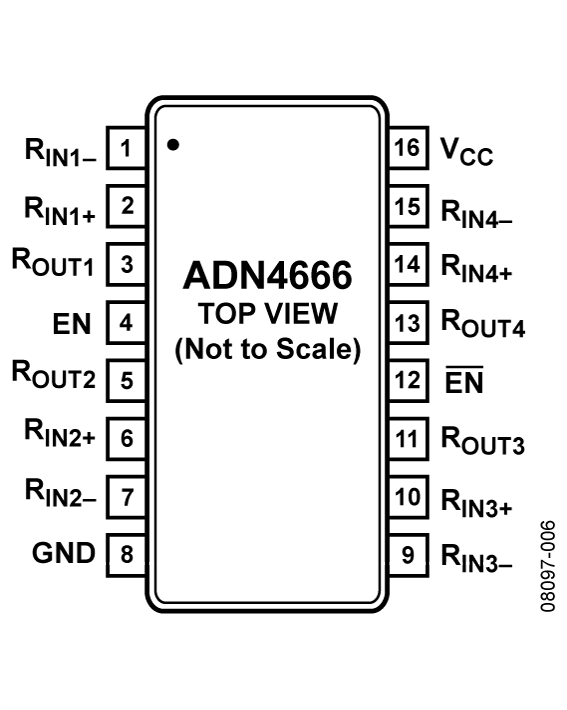

ADN4666是一款四通道、CMOS、低压差分信号(LVDS)线路接收器,提供400 Mbps (200 MHz)以上的数据速率,功耗超低。
该器件接受低压(典型值350 mV)差分输入信号,并将其转换为单端3 V TTL/ CMOS逻辑电平。
ADN4666还提供高电平有效和低电平有效使能/禁用输入(EN和EN),用来控制所有四个接收器。这些输入可禁用接收器,将输出切换至高阻抗状态。因此,一个或多个ADN4666器件的输出可以多路复用,将静态功耗降至典型值10 mW。
ADN4666及其配套驱动器ADN4665为高速点对点数据传输提供一种新的解决方案,可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL),功耗则更低。
应用
- 点对点数据传输
- 多分支总线
- 时钟分配网络
- 背板接收器
