ADI亚德诺 ADV7392 产品介绍
2026-03-09
0次
特性
- 支持1.8 V/3.3 V接口
- 3 个高质量10位视频DAC
16× (216 MHz) DAC 过采样适用于标清
8× (216 MHz) DAC 过采样适用于增清
4× (297 MHz) DAC 过采样适用于高清
DAC输出电流：37 mA（最大值） - 支持多格式视频输入
4:2:2 YCrCb (标清、增清和高清)
4:4:4 RGB (标清) - 支持多格式视频输出
复合(CVBS) 与S视频(Y/C)
分量YPrPb（标清、增清和高清）
分量RGB（标清、增清和高清） - 提供引脚架构芯片级封装(LFCSP)
5 mm × 5 mm、32引脚LFCSP

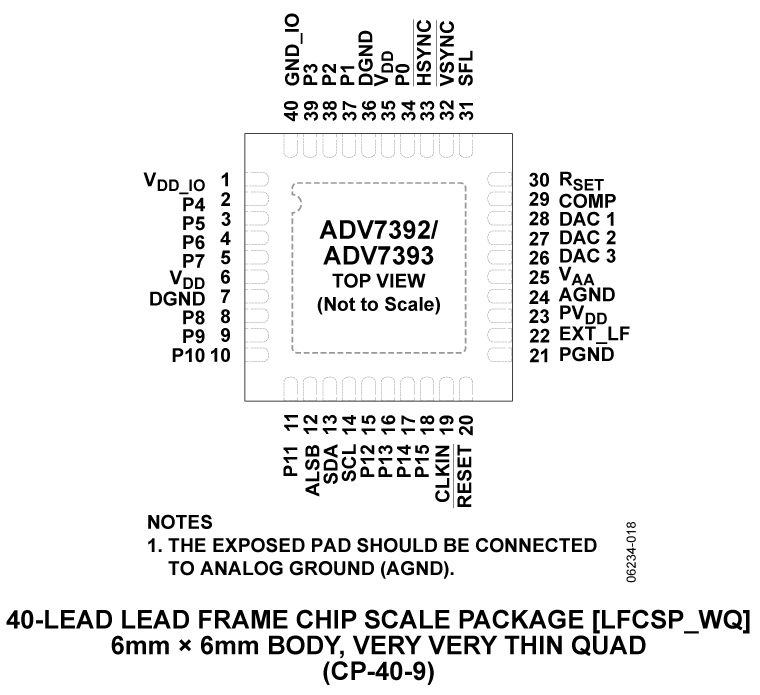

6 mm × 6 mm、40引脚LFCSP - 支持74.25 MHz 8/10/16位高清输入，符合SMPTE 274M (1080i)、296M (720p)和240M (1035i)标准
- 高级电源管理
获专利的内容相关低功耗DAC操作
自动有线电视信号检测和DAC关断
各DAC具有独立开关控制
休眠模式下功耗较低
- 符合EIA/CEA-861B标准
- 支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60
- NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)
- 符合Macrovision® 7.1.L1版(标清)和1.2版(增清)标准
- 可编程特性
亮度和色度滤波器响应
垂直消隐间隔(VBI)
副载波频率(FSC) 和相位
亮度延迟 - 副本生成管理系统(CGMS)
- 隐藏字幕和宽屏幕信令(WSS)
产品详情和应用

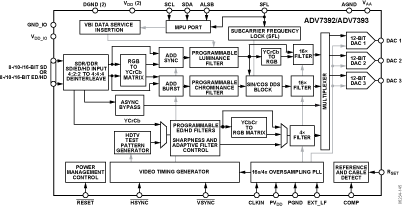

ADV7390/ADV7391/ADV7392/ADV7393均属于单芯片、高速、数模视频编码器系列。三个2.7 V/3.3 V 10位视频DAC支持标清(SD)或高清(HD)视频格式的复合(CVBS)、S视频(YC)或分量(YPrPb/RGB)模拟输出。
这些编码器针对低功耗操作进行了优化，尺寸极小，并且只需很少的外部器件，非常适合要求电视输出功能的便携式和功耗敏感型应用。有线电视信号检测和DAC自动关断特性可确保功耗保持较低。
ADV7390/ADV7391配有一个8位视频输入端口，通过SDR接口支持标清视频格式，通过DDR接口支持高清视频格式。
ADV7392/ADV7393配有一个16位视频输入端口，可采用多种方式进行配置。同时支持标清RGB输入。该系列所有器件均支持嵌入式EAV/SAV时序码、外部视频同步信号以及I2C、SPI通信协议。
应用
- 手机
- 数码相机
- 便携式媒体和DVD播放器
- 便携式游戏机
- 便携式数码摄像机
- 机顶盒(STB)
- 车载信息娱乐系统（仅限ADV7393）
