特性

产品详情和应用

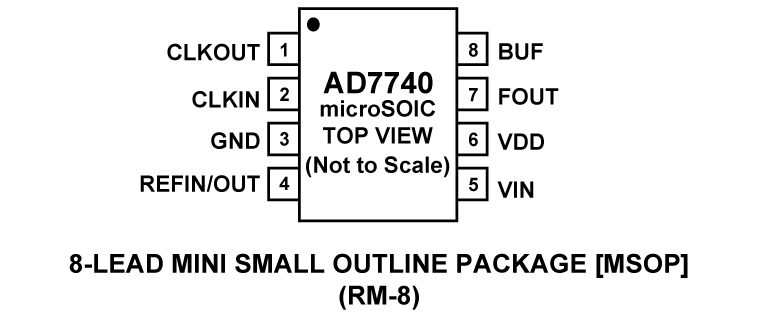

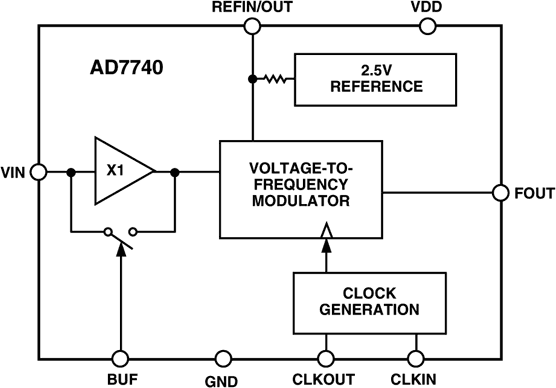

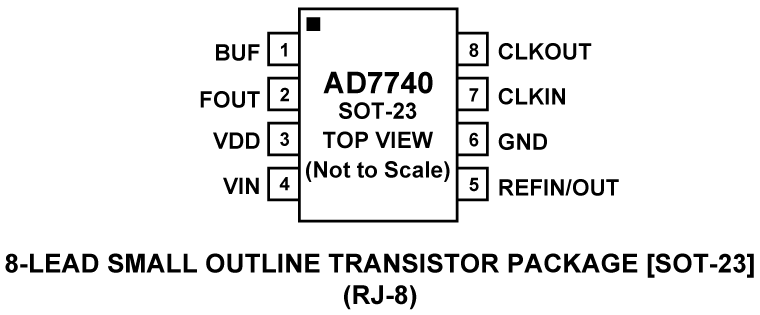

AD7740是一款低成本、超小型同步电压频率转换器(VFC)。 它采用3.0 V至3.6 V或4.75 V至5.25 V单电源供电，功耗为0.9 mA。 AD7740采用8引脚SOT-23封装，也可采用8引脚MSOP封装。 该产品的设计旨在实现小封装、低成本及易用性。 该器件内置一个2.5 V片内带隙基准电压源，但用户可能会通过外部基准电压源过驱。 该外部基准电压范围包括VDD。

满量程输出频率与CLKIN引脚上的时钟信号同步。 该时钟可通过添加外部晶体（或谐振器）生成或通过CMOS兼容时钟源提供。 该器件的最大输入频率为1 MHz。

对于0 V至VREF的模拟输入信号，输出频率为10%至90%的fCLKIN。 在缓冲模式下，该器件提供极高的输入阻抗，支持VIN引脚上0.1 V至VDD – 0.2 V的范围。 还提供支持–0.15 V至VDD + 0.15 V VIN的非缓冲工作模式。这些模式可以通过使用BUF引脚互换。

–40°C至+105°C汽车应用温度范围内保证AD7740（Y级）。0°C至85°C温度范围内保证AD7740（K级）。

产品聚焦

1. AD7740是一款单通道、单端VFC。 它采用8引脚SOT-23和8引脚MSOP封装，用于低成本应用。 AD7740与其它解决方案相比，非常节省空间。
2. 当输入无缓冲时，AD7740采用3.0 V至3.6 V或4.75 V至5.25 V单电源供电，典型功耗为0.9 mA。 它还具有自动关断功能。
3. AD7740无需外部电阻和电容以便设置输出频率。 最大输出频率可通过晶体或时钟设置。 无需调整或校准。
4. 模拟输入可低至GND以下150 mV，支持真双极性工作。
5. REFIN的额定电压参考范围为2.5 V至电源电压VDD。

应用

• 高共模电压隔离
• 低成本模数转换
• 电池监控
• 汽车检测
