AD5512A

量产

AD5512A:2.7 V至5.5 V、串行输入、电压输出、16/12位nanoDAC™,提供16引脚3 mm × 3 mm LFCSP封装

ADI亚德诺 AD5512A 产品介绍
2026-03-09 0次

特性


  • 12/16位分辨率
  • 1 LSB INL
  • 噪声频谱密度:11.8 nV/√Hz
  • 建立时间:1 μs
  • 毛刺能量:1.1 nV-s
  • 温度漂移:0.05 ppm/°C
  • 5 kV HBM ESD额定值
  • 欲了解更多特性,请参考数据手册


产品详情和应用

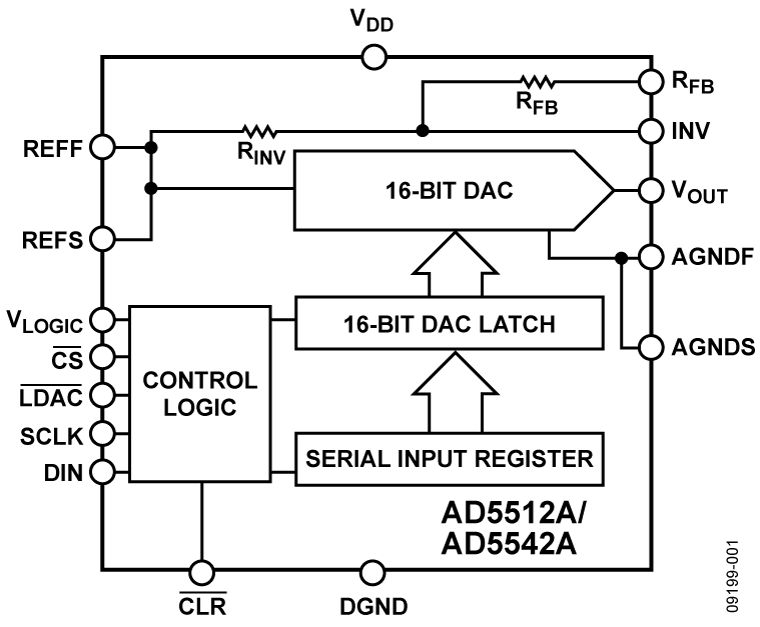

AD5512A/AD5542A单通道、12/16位、串行输入、无缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF,保证单调性,提供1 LSB INL精度(16位),无需调整,额定温度范围为−40°C至+85°C (AD5542A)或−40°C至+125°C (AD5512A)。

AD5512A/AD5542A提供无缓冲输出,建立时间为1 μs,失调误差小,非常适合高速开环控制应用。

AD5512A/AD5542A采用双极性工作模式,可产生±VREF输出摆幅。二者还含有用于基准电压与模拟接地引脚的开尔文检测连接,以降低布局敏感度。

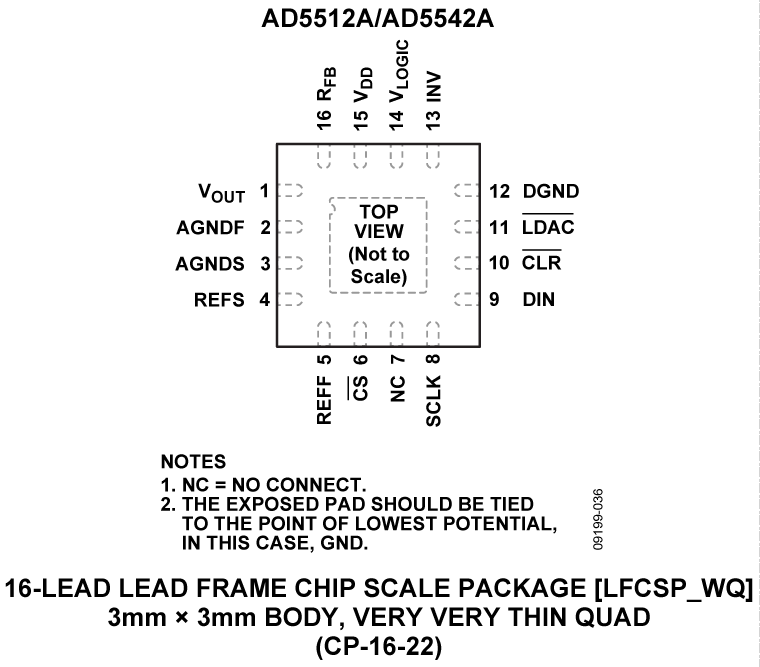

AD5512A/AD5542A提供16引脚LFCSP封装,AD5542A还提供10引脚LFCSP和16引脚TSSOP两种封装。AD5512A/AD5542A采用多功能三线式接口,并且与50 MHz SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。

应用

  • 自动测试设备
  • 精密源测量仪器
  • 数据采集系统
  • 医疗与航空航天仪器
  • 通信设备

产品聚焦

  1. 16位性能,无需调整
  2. 2.7 V至5.5 V单电源供电。
  3. 低噪声频谱密度:11.8 nV/√Hz。
  4. 低温度漂移:0.05 ppm/°C。
  5. 3 mm × 3 mm LFCSP和TSSOP封装。
