特性

• 双通道256级数字电位器
• 通过串行接口可设置、读取抽头
• 串联后提高总体电阻
• 最大待机电流：2µA
• 3线串行控制接口
• 供电范围：单+5V或±3V电源
• 工作温度范围：-40°C至+85°C

产品详情和应用

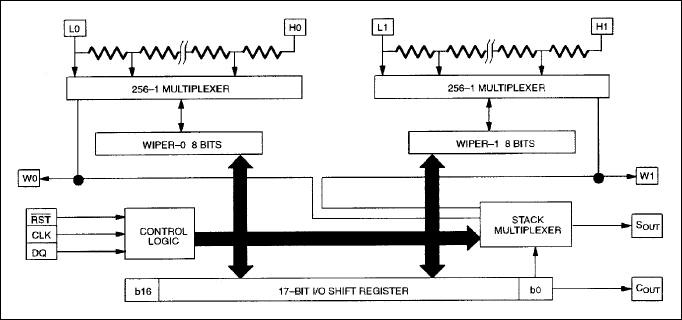

DS1868B是一款双通道、256抽头数字电位器，抽头位置由存储的8位数据设置。电位器可独立使用，也可级联使用提高总电阻值以及抽头数量。采用3线串行接口进行通信，驱动内部控制逻辑单元。多片DS1868B可级联或以菊链方式由单个控制器进行控制。

DS1868B双通道数字电位器可代替已停产的DS1868，器件设计灵活，采用+5V或者±3V电源供电。最大待机电流仅2µA。

数字电位器相对于机械器件的优势是具有处理器控制和可编程性、具有更高的可靠性和精度以及封装可选，方便自动化组装。适用于调制解调器以及电话中的信号控制、电池充电控制，及其它控制电路、调谐和校准、运算放大器偏压调整、增益控制以及电源稳压。

应用

• 阻抗匹配
• 替代机械电位器
• 失调与增益控制
• 可编程滤波器、延时、时间常数
