ADI亚德诺 AD7861 产品介绍

2026-03-09 0次

特性

11-Bit Resolution Analog-to-Digital Converter
Seven Single-Ended Analog Inputs
-- Four Input Channels Simultaneously Sampled
-- Expansion with 4 Multiplexed Inputs
Internal 2.5 V Reference
3.2 µs Conversion Time per Channel

User Definable Channel Sequencing
Single Supply +5 V Operation
Double Buffered Register Outputs
6.25 MHz to 12.5 MHz Operating Clock Range

产品详情和应用

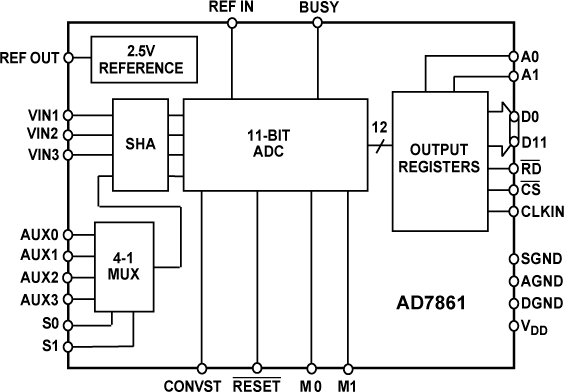

AD7861是一款多通道同时采样模数转换器（ADC），用于马达控制解决方案或三相式电源系统中的电压输入信号采集。

该器件结合ADI公司的16位定点数字信号处理器（DSP），可提供低成本的16位定点微控制器解决方案。输入级经过特别设计，可处理马达驱动器中常见的信号类型。VIN1、VIN2和VIN3通道均为同时采样输入，适合进行电机定子电流采集。AUX0–AUX3通道为多路复用通道，适合慢速运动输入，例如马达控制应用中的温度和二极管整流器输出的总线电压等。
