ADI亚德诺 AD9681 产品介绍
2026-03-09
0次
特性
- 低功耗，8个ADC通道集成到一个封装中，每通道110 mW（125 MSPS，功率选项可调整）
- SNR：74 dBFS（至奈奎斯特频率）；SFDR：90 dBc（至奈奎斯特频率）
- DNL：±0.8 LSB（典型值）；INL：±1.2 LSB（典型值）
- 70 MHz、−1 dBFS最差情况下的邻道串扰：-83 dB（典型值）
- 串行LVDS（ANSI-644，默认）
- 低功耗，减少信号选项（类似于IEEE 1596.3）
- 数据时钟输出和帧时钟输出
- 650 MHz全功率模拟带宽
- 2 V p-p输入电压范围
- 1.8 V电源供电
- 串行端口控制
- 灵活的位定向
- 生成内置及用户自定义数字测试码
- 可编程时钟与数据对准
- 关断和待机模式
产品详情和应用
AD9681是一款8通道、14位、125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。
该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。
AD9681会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供数据时钟输出（DCO±1、DCO±2），用于在输出端捕获数据，以及帧时钟输出（FCO±1、FCO±2）用于发送新输出字节信号。支持独立关断各通道；禁用所有通道时，器件典型功耗低于2 mW。
该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

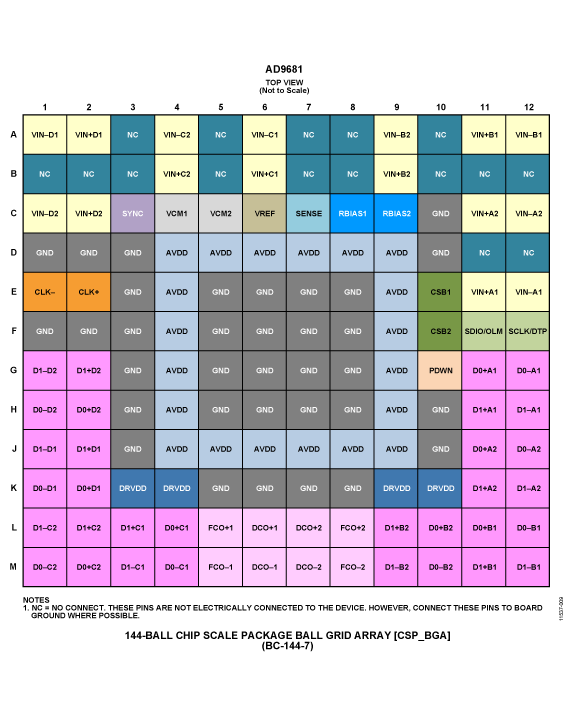

AD9681采用符合RoHS标准的144引脚CSP-BGA封装。额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
产品特色
- 小尺寸。一个小型10 mm × 10 mm封装中集成8个ADC。
- 低功耗。器件每通道消耗110 mW (125 MSPS)，功率选项可调整
- 易于使用。数据时钟输出（DCO±1、DCO±2）工作频率高达500 MHz，支持双倍数据速率(DDR)操作。
- 使用灵活。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。
应用
- 医疗成像
- 通信接收机
- 多通道数据采集
