ADI亚德诺 AD7682 产品介绍
2026-03-09
0次
特性
- 16 位分辨率，无失码
- 具有可选输入的 4 通道 (AD7682)/8 通道 (AD7689) 多路复用器
- 单极单端
- 差分（GND 检测）
- 伪双极
- 吞吐量：250 kSPS
- 积分非线性：±0.4 LSB（典型值），最大值为 ±1.5 LSB（±23 ppm 或 FSR）
- 动态范围：93.8 dB
- SINAD：20 kHz 时为 92.5 dB
- 总谐波失真：20 kHz 时为 −100 dB
- 模拟输入范围：0 V 至 VREF，VREF 高达 VDD
- 多种基准电压源类型
- 内部可选 2.5 V 或 4.096 V
- 外部缓冲（高达 4.096 V）
- 外部（高达 VDD）
- 内部温度传感器 (TEMP)
- 通道时序控制器、可选 1 极滤波器、忙碌指示器
- 无流水线延迟，SAR 架构
- 具有 1.8 V 至 5.5 V 逻辑接口，使用 2.3 V 至 5.5 V 单电源运行
- 串行接口与 SPI、MICROWIRE、QSPI 和 DSP 兼容
- 功耗
- 2.5 V/200 kSPS 时为 3.5 mW
- 5 V/250 kSPS 时为 12.5 mW
- 待机电流：50 nA
- 提供低成本等级

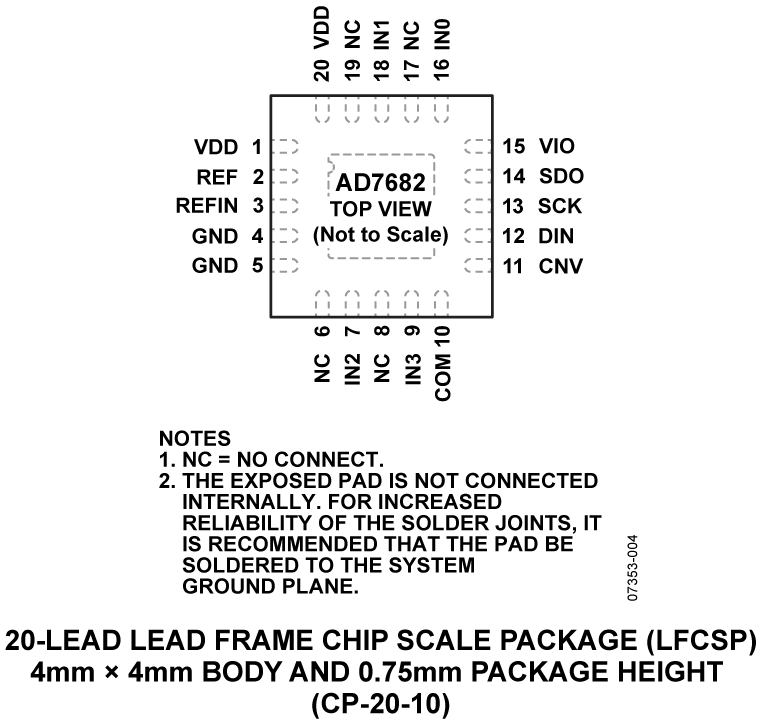

- 20 引脚 4 mm × 4 mm LFCSP 封装

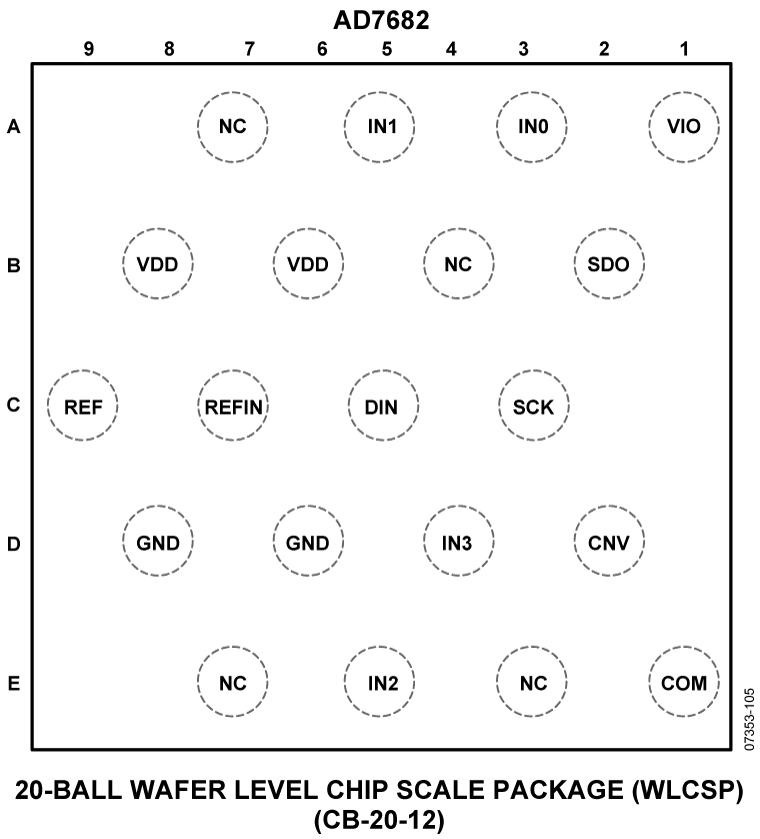

- 20 引脚 2.4 mm × 2.4 mm WLCSP 封装

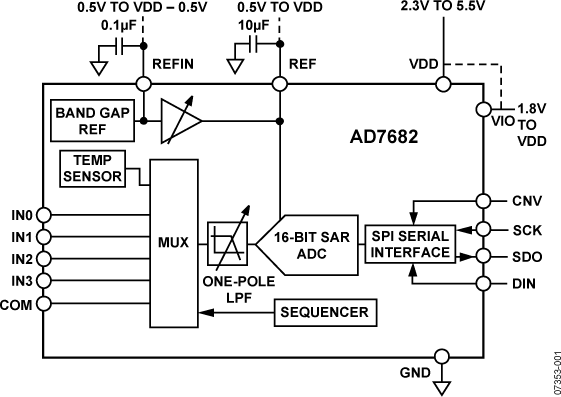

产品详情和应用
AD7682/AD7689 是 4 通道/8 通道 16 位电荷再分配逐次逼近寄存器 (SAR) 模数转换器 (ADC)，可使用单一电源 VDD 运行。
AD7682/AD7689 包含在多通道低功耗数据采集系统中使用时所需的组件，包括无失码的真正 16 位 SAR ADC；4 通道 (AD7682) 或 8 通道 (AD7689) 低串扰多路复用器，适用于将输入配置为单端（有或没有接地检测）、差分或双极；内部低漂移基准电压源（可选 2.5 V 或 4.096 V）和缓冲器；温度传感器；可选单极滤波器；以及按顺序持续扫描各个通道时使用的的时序控制器。
AD7682/AD7689 使用简单串行端口接口 (SPI) 向配置寄存器中写入数据并接收转换结果。SPI 接口使用单独的电源 VIO，设置为主机逻辑电平。功耗随吞吐量缩放。
AD7682/AD7689 密封在微型 20 引脚引线框芯片尺寸级封装 (LFCSP) 和 20 引脚晶圆级芯片规模封装 (WLCSP) 内，可在 −40°C 至 +85°C 的温度范围内工作。AD7689 包括一种扩展温度范围型号，可保证在 +125°C 的最高温度 (TMAX) 下运行。
应用
- 多通道系统监控
- 电池供电设备
- 医疗器械：ECG/EKG
- 移动通信：GPS
- 电力线路监控
- 数据采集
- 地震数据采集系统
- 仪器仪表
- 过程控制
