特性

• 18位分辨率、无失码
• 无流水线延迟（SAR架构）
• 差分输入范围:±VREF（VREF高达5 V）
• 吞吐速率
  • 800 kSPS（Warp模式）
  • 666 kSPS（正常模式）
  • 570 kSPS（脉冲模式）
• 积分非线性(INL)：最大值±2.5 LSB（满量程的±9.5 ppm）
• 动态范围：典型值：103 dB (VREF= 5 V)
• 信纳比(SINAD)：典型值：100 dB (2 kHz, VREF= 5 V)
• 并行（18位、16位或8位总线）和串行5 V/3 V接口
• SPI/QSPI™/MICROWIRE/DSP兼容
• 片内基准电压缓冲
• 5 V单电源供电
• 欲了解更多特性，请参考数据手册

产品详情和应用

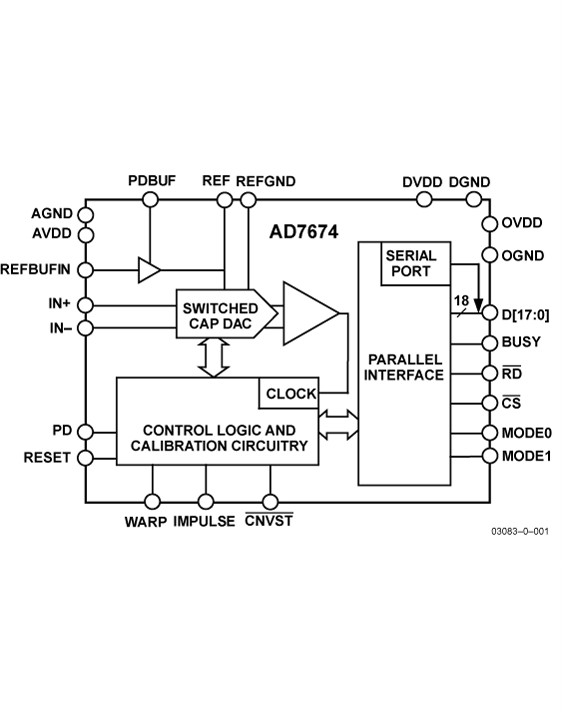

AD7674是一款18位、800 MSPS、电荷再分配、逐次逼近型寄存器(SAR)全差分模数转换器(ADC)，采用5 V单电源供电。该器件内置一个18位高速采样ADC、一个内部转换时钟、一个内部基准电压缓冲、纠错电路，以及串行和并行系统接口。

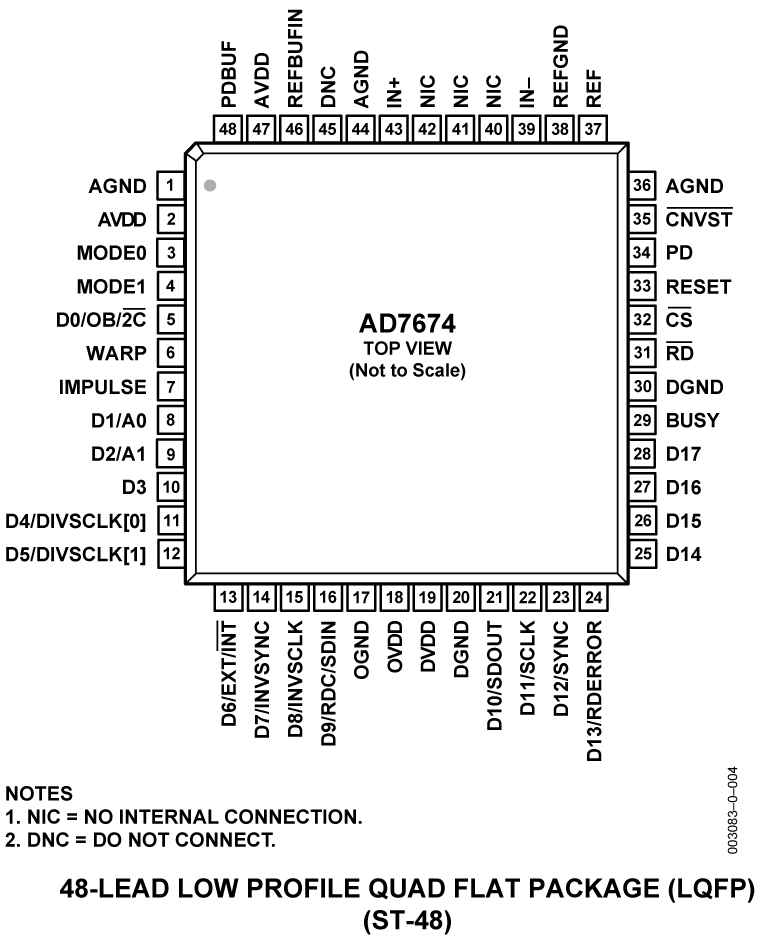

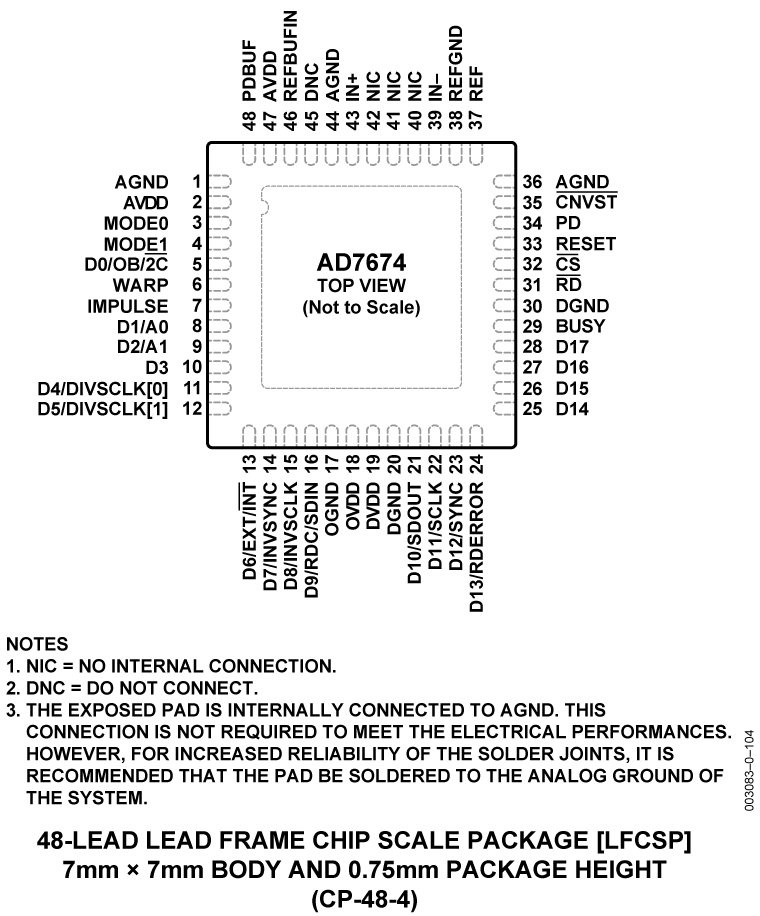

该器件采用48引脚LQFP或48引脚LFCSP封装，工作温度范围为–40°C至+85°C。

产品特色

1. 高分辨率、高吞吐量。AD7674是一款800 kSPS、电荷再分配、18位SAR ADC（无延迟）。
2. 出色的精度。AD7674的最大积分非线性度为2.5 LSB，且18位无失码。
3. 串行或并行接口。多功能并行（18位、16位或8位总线）或三线式串行接口配置，3 V和5 V逻辑兼容。

应用

• CT扫描仪
• 高动态数据采集
• 检波器和水听器传感器
• ∑-∆型替代器件（低功耗、多通道）
• 仪器仪表
• 频谱分析
• 医疗仪器
