特性

• 16 位分辨率，无漏失码
• 内部基准，高准确度 10ppm/ºC (最大值)
• 单端 (LTC2461) 或差分 (LTC2463)
• 2LSB 偏移误差 (典型值)
• 0.01% 增益误差 (典型值)
• 转换速率为每秒 60次
• 适合多工应用的单转换稳定时间
• 1.5mA 电源电流
• 200nA 睡眠电流
• 内部振荡器 —— 无需外部元件
• 具两个地址和一个用于实现同步的全局地址的二线式 I²C 接口

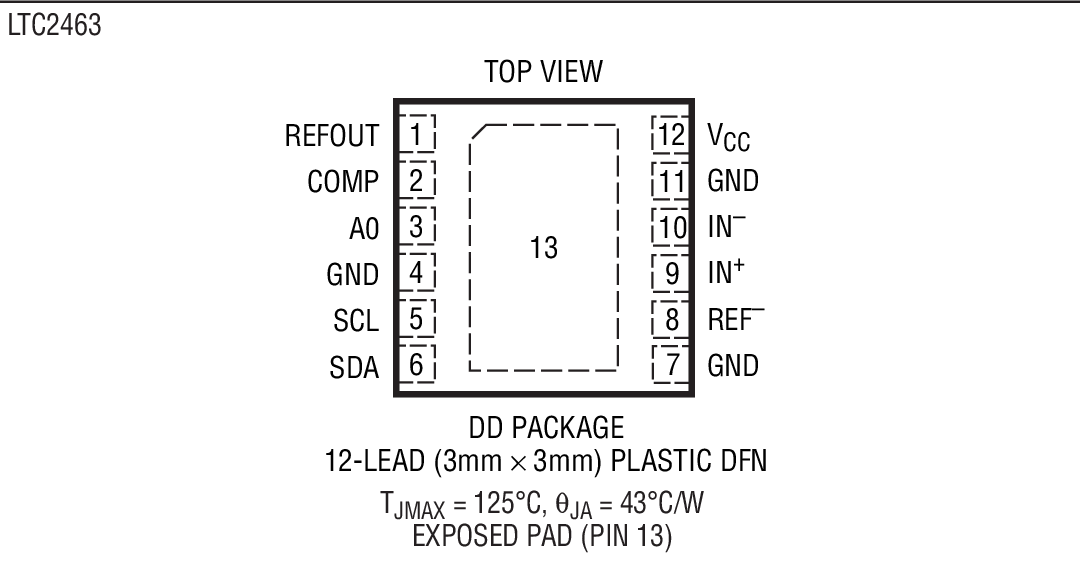

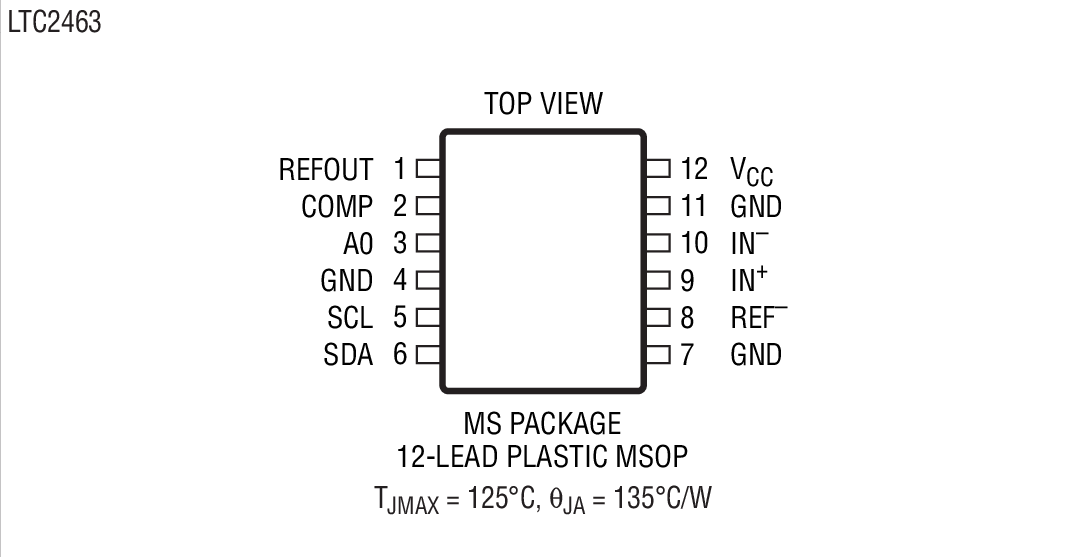

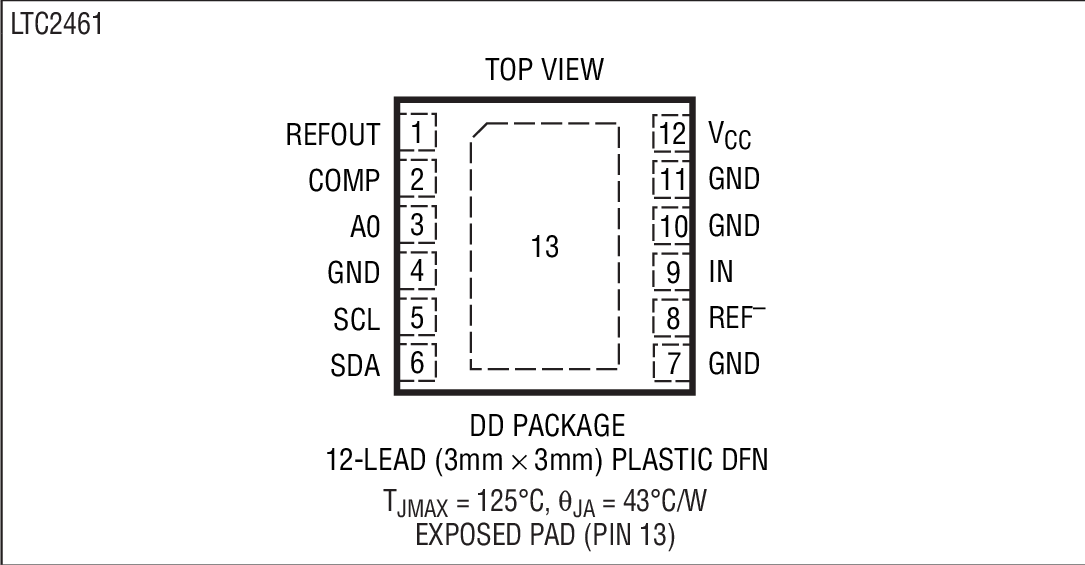

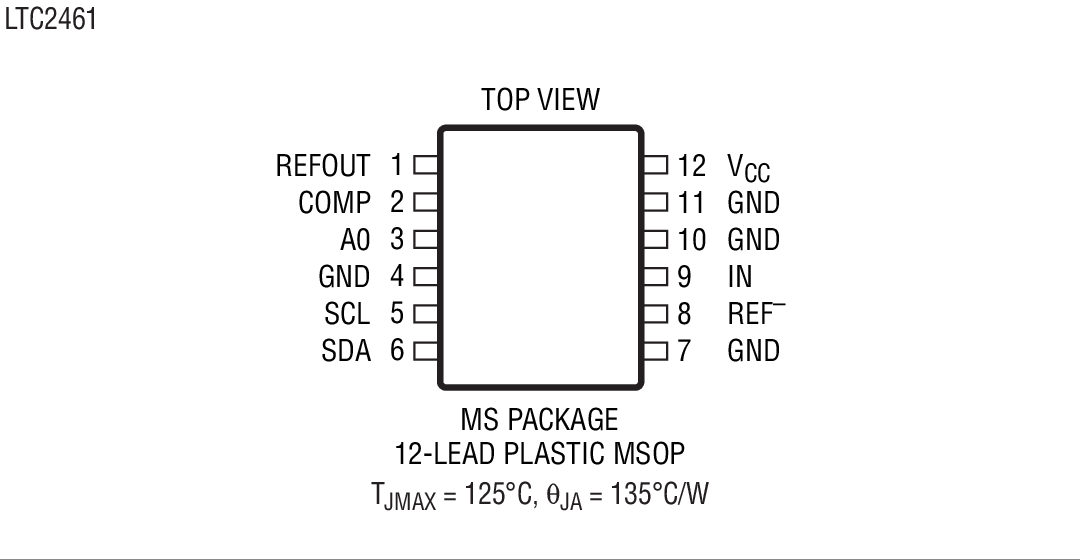

• 超纤巧型 12 引脚 3mm x 3mm DFN 和 MSOP 封装

产品详情和应用

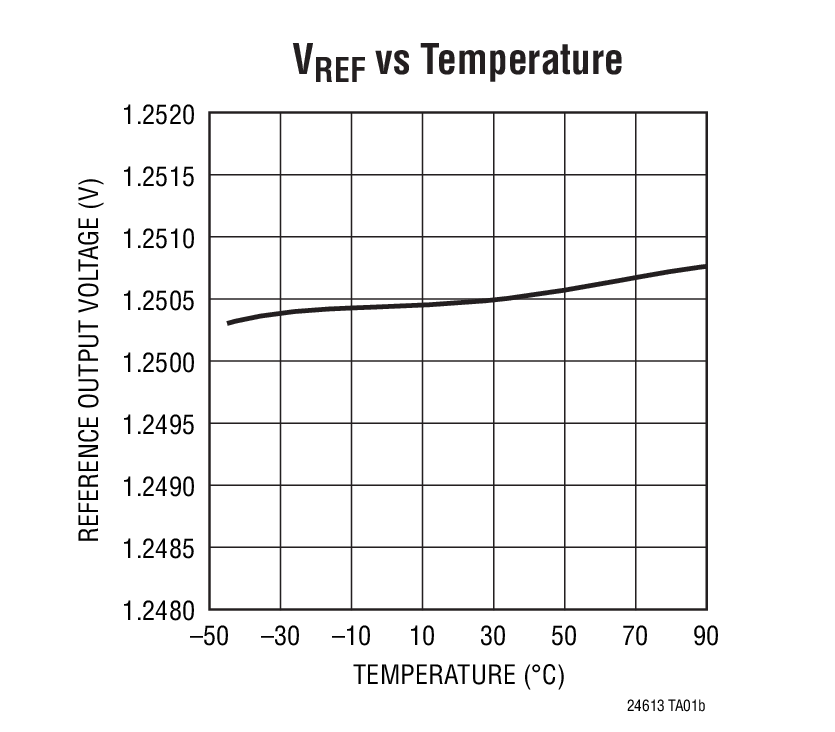

LTC^®2461 / LTC2463 是超纤巧型 16 位模数转换器，具有一个集成精准基准。它们采用 2.7V 至 5.5V 单电源，并通过一个 I²C 接口进行通信。LTC2461 是单端器件，具有一个 0V 至 1.25V 的输入范围，而 LTC2463 是差分器件，具有一个 1.25V 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们内置一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2461 / LTC2463 包括一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后，LTC2461 / LTC2463 将自动对转换器进行断电操作，而且也可通过配置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。

LTC2461 / LTC2463 能够以每秒 60 次转换的速率执行采样操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。这两款器件均采用了对用户而言是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。

• 系统监控
• 环境监控
• 直接温度测量
• 仪表
• 数据采集
• 嵌入式 ADC 升级
