ADI亚德诺 AD4111 产品介绍
2026-03-09
0次
特性
- 根据以下标准进行鲁棒性测试：IEC6100-4-2、IEC6100-4-3、
- IEC6100-4-4、IEC6100-4-5、IEC6100-4-6、CISPR 11
- 集成模拟前端的 24 位 ADC
- 快速灵活的输出速率：1.25 SPS 至 31.25 kSPS
- 每通道通道扫描速率：6.21 kSPS（161 μs 建立时间）
- 1 kSPS 时每个通道 16 个无噪声位
- 20 SPS 时每个通道的 50 Hz 和 60 Hz 抑制为 85 dB
- ±10 V 输入，4 个差分或 8 个单端
- 引脚绝对最大额定值：±50 V
- 高达 ±20 V 的超量程
- ≥1 MΩ 阻抗
- 25°C 时精度为 ±0.06%
- 开路检测
- 0 mA 至 20 mA 输入，4 个单端
- 引脚绝对最大额定值：±50 mA
- 高达 −0.5 mA 至 +24 mA 的超量程
- 60 Ω 阻抗
- 25°C 时精度为 ±0.08%
- 片内 2.5 V 基准电压源
- 25°C 时精度为 ±0.12%，漂移为 ±5 ppm/°C（典型值）
- 内部或外部时钟
- 电源
- AVDD = 3.0 V 至 5.5 V
- IOVDD = 2 V 至 5.5 V
- 总 IDD = 3.9 mA
- 温度范围：−40°C 至 +105°C
- 3 线或 4 线串行数字接口（SCLK 上的施密特触发器）
- SPI、QSPI、MICROWIRE 和 DSP 兼容
产品详情和应用

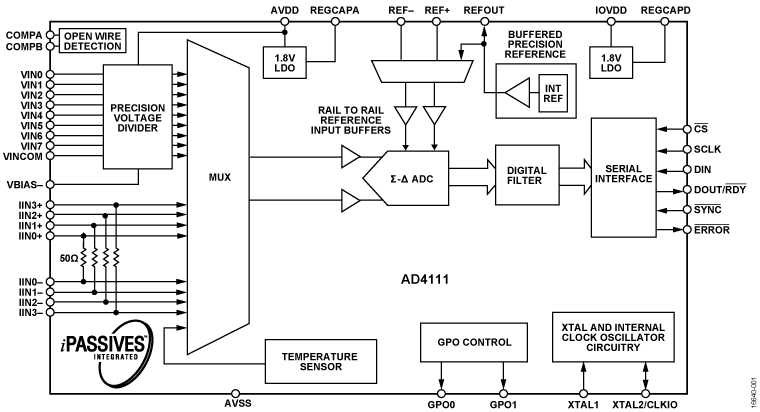

AD4111是一款低功耗、低噪声、24位Σ-Δ型模数转换器(ADC)，集成了模拟前端(AFE)，支持全差分或单端、高阻抗(≥1MΩ)双极性±10 V电压输入和0 mA至20 mA电流输入。
AD4111还集成了关键的模拟和数字信号调理模块，可针对所用的每个模拟输入通道配置8种独立设置。对于完全建立的数据，AD4111的最大通道扫描速率为6.21 kSPS (161 µs)。
嵌入式2.5 V、低漂移(5 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）减少了外部元件数量。
数字滤波器提供灵活的设置，包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可根据应用中每个通道的需求选择不同的滤波器设置。自动通道序列器支持ADC转接每个使能的通道。
AD4111的精密性能通过集成ADI公司专有的iPassives™技术而实现。AD4111出厂时已进行校准，可实现指定的高精度。
AD4111还有独特的电压输入开路检测功能（正在申请专利），支持采用5 V或3.3 V单电源的系统级诊断。

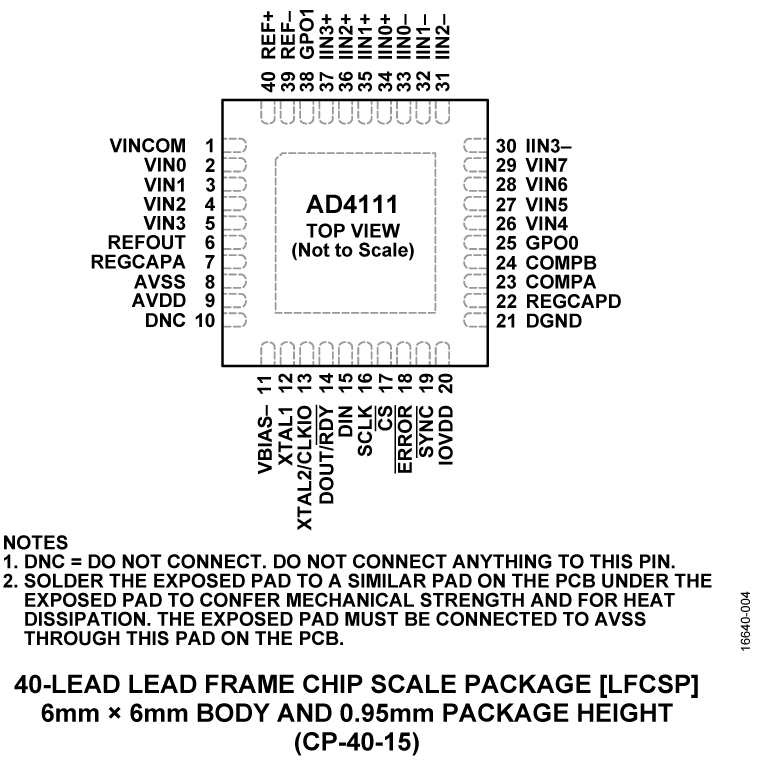

AD4111采用单电源供电，很容易用于电气隔离应用。AD4111的额定工作温度范围为−40°C至+105°C，提供40引脚、6 mm × 6 mm LFCSP封装。
应用
- 过程控制
- PLC和DCS模块
- 仪器仪表与测量
