特性

• 12位分辨率，±0.5 LSB线性度
• +5V单电源供电
• 用户可调逻辑电平（+2.7V至+5.5V）
• +2.5V内部基准电压源
• 软件可配置的模拟输入多路复用器
  • 8通道单端/4通道伪差分(MAX1290)
  • 4通道单端/2通道伪差分(MAX1292)
• 软件可配置的单极/双极模拟输入
• 低电流：
  • 2.5mA (400ksps)
  • 1.0mA (100ksps)
  • 400µA (10ksps)
  • 2µA（关断）
• 内部6MHz全功率带宽采样/保持
• 字节宽并行(8 + 4)接口
• 小尺寸：
  • 28引脚QSOP (MAX1290)
  • 24引脚QSOP (MAX1292)

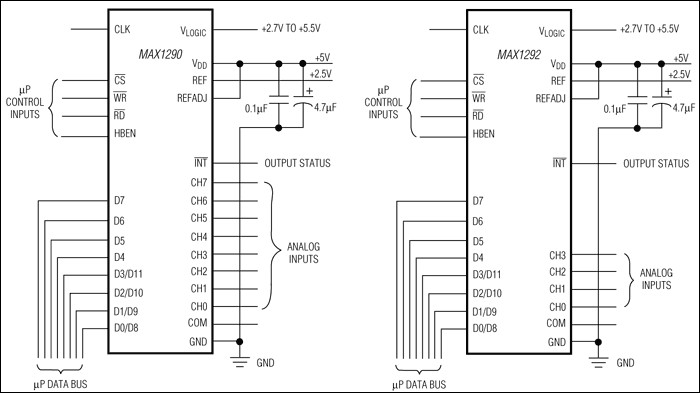

产品详情和应用

MAX1290/MAX1292低功耗、12位模数转换器(ADC)是一款逐次逼近型ADC，具有自动关断、快速唤醒(2µs)功能，提供片内时钟、+2.5V内部基准电压源，以及一个高速、字节宽并行接口。这些器件采用+5V模拟单电源供电，并通过一个V_LOGIC引脚直接与+2.7V至+5.5V数字电源进行接口。

在400ksps的最大采样数率下功耗仅为10mW (V_DD = V_LOGIC)。MAX1290/MAX1292具有两种软件可选的关断模式，因此可在两次转换之间关断；访问并行接口即可使其恢复正常工作。通过在两次转换之间关断，可以在采样速率降低的情况下将电源电流降至10µA以下。

两款器件均提供软件可配置的模拟输入，用于单极性/双极性和单端/伪差分工作模式。在单端模式下，MAX1290具有8个输入通道，MAX1292具有4个输入通道（伪差分模式下分别为4个和2个输入通道）。

这些转换器不仅具有出色的动态性能和低功耗，而且简单易用并采用小封装尺寸，非常适合电池供电数据采集应用，或其他对功耗和空间要求苛刻的电路。

当低电平有效CS变为高电平时，MAX1290/MAX1292使低电平有效INT处于三态。如果不需要使低电平有效INT处于三态，请参考MAX1262/MAX1264。

MAX1290采用28引脚QSOP封装，而MAX1292采用24引脚QSOP封装。关于引脚兼容的+3V、12位版本，请参考MAX1291/MAX1293数据手册。

应用

• 数据采集系统
• 数据记录
• 电能管理
• 工业控制系统
• 病人监护
• 触摸屏
