特性

• 完整的单通道光学数据采集系统
• 超低功耗工作满足可穿戴设备要求
  • 低功耗运行，25fps时光学读出通道< 11micro;A
  • 曝光积分周期范围为14.6µs至117.1µs
  • 低关断电流< 1µA
• 在白卡环回测试中具有出色的高端动态范围：> 91dB（奈奎斯特样本间方差）
• 扩展的动态范围高达110dB（平均值和片外滤波）
• 支持的帧率范围为1fps到2.9kfps
• 高分辨率20位电荷积分ADC
• 支持两个PD输入以进行多参数测量
• 支持从三个8位LED电流驱动器产生的四个LED驱动器输出引脚
• 暗电流噪声低：< 50pA RMS（117.1µs积分时间内的样本间方差）
• 出色的环境范围和抑制能力
  • 环境光电探测器电流：200µA
  • 120Hz时的环境抑制能力> 70dB
• 微型2.78mm x 1.71mm 6 x 4、0.4mm引脚间距WLP封装
• 工作温度范围：–40°C至+85°C

产品详情和应用

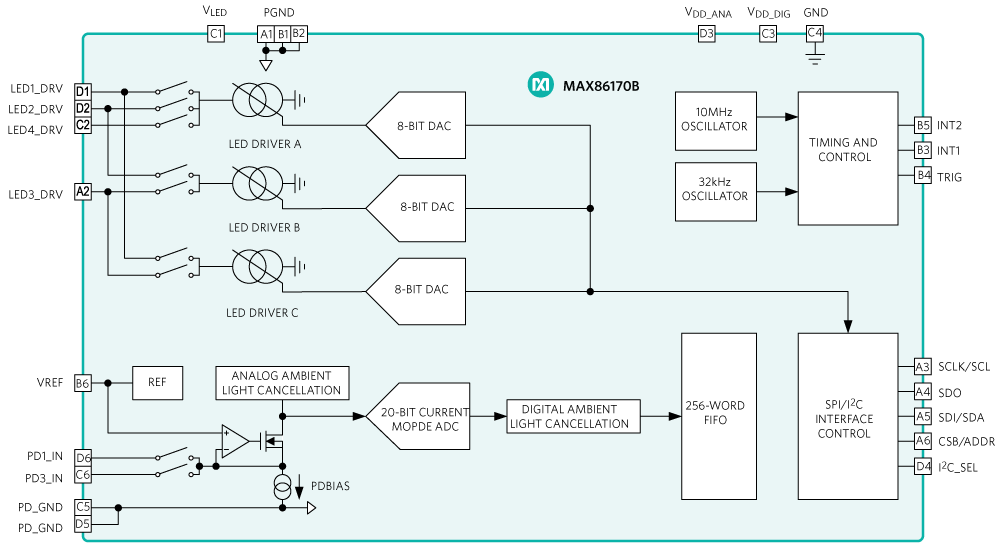

MAX86170B是一款超低功耗光学数据采集系统，具有发射和接收通道。在发射器端，MAX86170B具有4个LED驱动器输出引脚，可从3个大电流8位LED驱动器进行编程。在接收器端，MAX86170B具有低噪声电荷积分前端，其中包含一个20位ADC和出色的环境光消除(ALC)电路，构成了如今市场上性能出色的集成式光学数据采集系统。

因为功耗低、尺寸紧凑、易于使用且具有灵活性，MAX86170B非常适合用于多种光学传感应用中，例如脉搏血氧仪和心率检测。

MAX86170B采用1.8V主电源电压和3.1V至5.5V LED驱动器电源电压。该器件完全自主支持兼容I²C和SPI的接口。此器件内置256字的大尺寸FIFO。MAX86170B采用紧凑型2.78mm x 1.71mm WLP封装，具有24个引脚，引脚间距为0.4mm。

应用

• 适用于健身、健康和医疗应用的可穿戴设备
• 临床准确性
• 适合手腕、手指、耳朵和其他位置
• 优化检测性能：
  • 光学心率
  • 心率变异性
  • 氧饱和度 (SpO2)
  • 人体的水合作用
  • 肌肉和组织氧饱和度（SmO2 和 StO2)
  • 最大耗氧量（最大VO2 max)
