特性

产品详情和应用

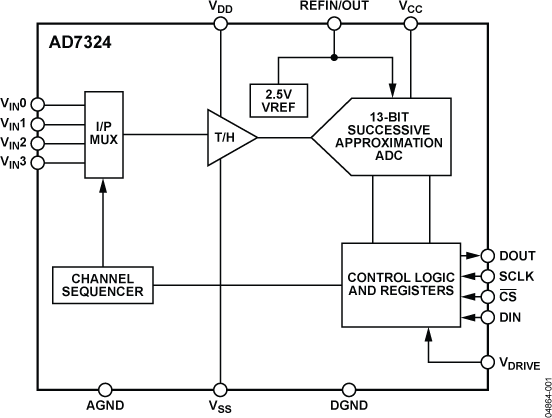

AD7324是一款4通道、12位带符号位的1 MSPS逐次逼近型ADC。 该ADC配有一个高速串行接口，最高呑吐量可达1 MSPS。AD7324可处理真双极性模拟输入信号。AD7324可处理真双极性模拟输入信号。通过对片上范围寄存器编程，可借助软件来选择双极性范围。双极输入范围包括： ± 10V、 ± 5V和 ± 2.5V三种。AD7324还可处理0至10V的单极性输入范围，同样可通过软件选择。 每个模拟输入通道均支持独立编程，通过设定范围寄存器中的相应位即可设为四个输入范围之一。模拟输入通道可配置为单端、全差分或伪差分三种模式之一。模拟输入则通过专门的控制寄存器位进行配置。AD7324含有一个通道序列器，可在各模拟输入通道间实现自动转换。这款ADC内置一个2.5V的基准电压，也可采用外部基准。如果在REF_IN/OUT引脚上施加3V外部基准电压，该ADC则可处理± 12V真双极性模拟输入范围。对于该± 12V输入范围，需采用最低± 12V的V_DD和V_SS电源。
